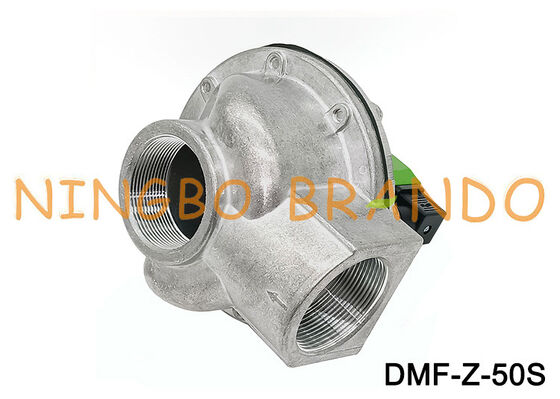

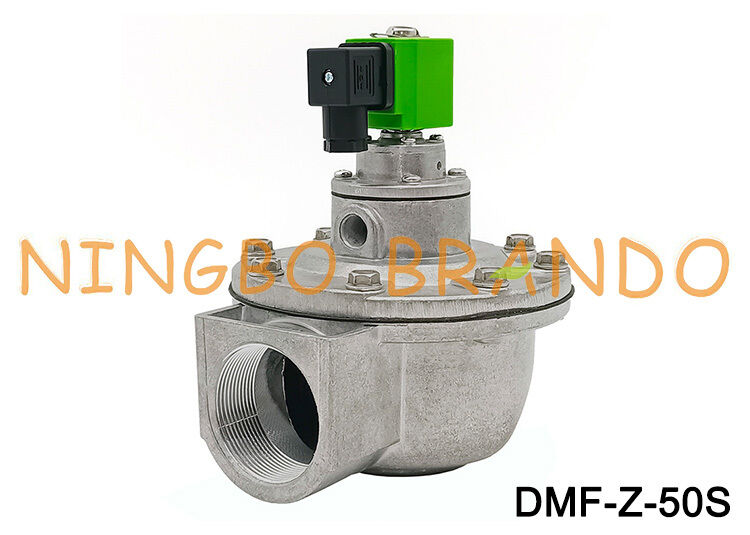

Válvula Solenoide de Diafragma Neumática de Ángulo Recto DMF-Z-50S G2 pulgada AC220V DC24V
El DMF-Z-50S es una válvula de chorro de pulso electromagnético de ángulo recto de 2 pulgadas (DN50) diseñada para la limpieza por pulso inverso en colectores de polvo industriales y sistemas de filtros de mangas. Utiliza un piloto solenoide integrado y una configuración de dos diafragmas, con la entrada y la salida dispuestas a 90°.
Cómo funciona el DMF-Z-50S
El DMF-Z-50S utiliza un piloto electromagnético integral para controlar los dos diafragmas principales.
La secuencia de limpieza por pulso es:
1. El controlador de pulso energiza la bobina del solenoide. 2. El piloto agota rápidamente el aire atrapado de la cámara del diafragma. 3. El diferencial de presión hace que el conjunto del diafragma principal se abra. 4. El aire comprimido se descarga a través de la salida de 2 pulgadas hacia el tubo de soplado. 5. Cuando la señal eléctrica finaliza, el piloto se cierra. 6. El aire pasa a través del conducto de purga del diafragma, restaurando la presión y cerrando la válvula.
El diseño de piloto integral está destinado a proporcionar una apertura rápida para pulsos de limpieza de aire comprimido cortos.
La principal diferencia es la configuración de instalación. La serie Z es adecuada donde la entrada de aire comprimido y la conexión del tubo de soplado requieren una disposición de 90°, mientras que la serie Y está diseñada para montaje directo en el colector de aire.
Datos Técnicos de Válvulas de Chorro de Pulso Tipo Z de Ángulo Recto:Piloto Integral
DMF-ZL-B
DMF-Z-20
DMF-Z-25
DMF-Z-40S
DMF-Z-50S
DMF-Z-62S
DMF-Z-76S
DMF-Z-102S
Piloto Remoto
MF-ZL-B
MF-Z-20
MF-Z-25
MF-Z-40S
MF-Z-50S
MF-Z-62S
MF-Z-76S
MF-Z-102S
Tamaño del Puerto
G3/4''
G1''
G1''
G1-1/2''
G2''
G2-1/2''
G3''
G4''
Número de Diafragma
1
2
Material del Diafragma
NBR (Estándar), FKM (Opcional)
Material del Cuerpo
Aluminio, Acero Inoxidable
Rango de Presión de Trabajo
0.1 a 0.8 MPa
Voltaje de Bobina
24VDC, 24VAC, 110VAC, 220VAC
Dimensiones de la Válvula de Chorro de Pulso DMF-Z-50S BFEC:
Video de Válvulas de Chorro de Pulso para Colectores de Polvo BFEC:
Más Válvulas de Pulso BFEC para que usted elija:
Tipo de Ángulo Recto Tipo de Montaje Rápido Tipo Sumergido
Diafragma Bobina Solenoide Conjunto de Armadura Controlador de Pulso
