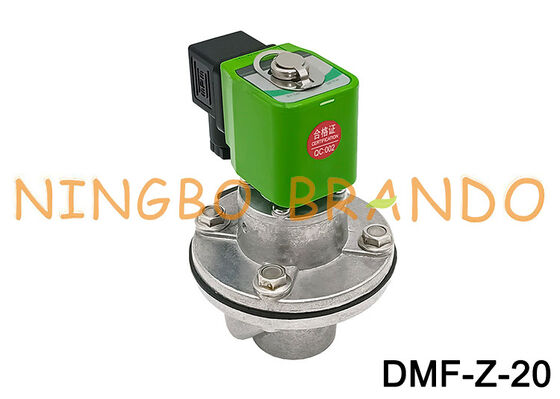

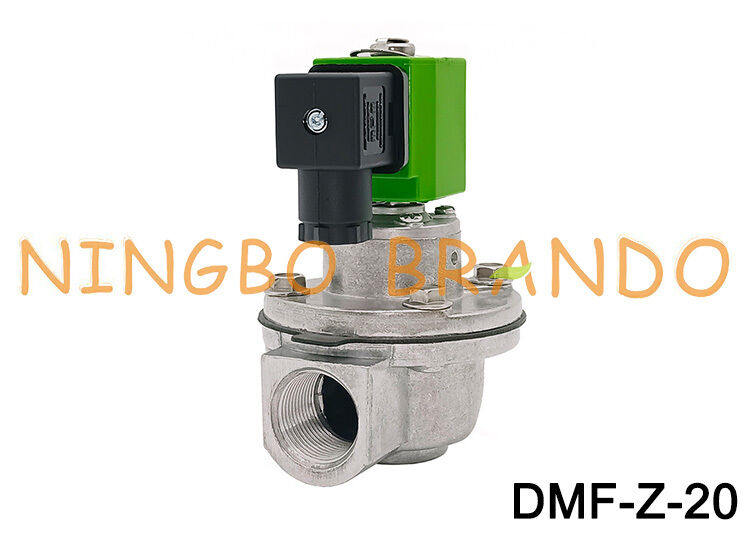

Válvula de aire de válvula de pulso de ángulo recto, colector de polvo DMF-Z-20 DC24V AC220V

Válvula de Pulso para Colector de Polvo de Ángulo Recto DMF-Z-20 DC24V AC220V

El DMF-Z-20 es una válvula de chorro de pulso electromagnético de ángulo recto de 3/4 de pulgada (DN20) diseñada para la limpieza por pulso inverso en sistemas de colectores de polvo industriales y de casas de bolsas. La entrada y la salida están dispuestas a 90°, lo que la hace adecuada para conectar un tanque/cabezal de aire a un tubo de soplado.

El DMF-Z-20 utiliza un piloto electromagnético integral para controlar el diafragma.

Durante un ciclo de limpieza por pulso:

1. El controlador de pulso energiza la bobina del solenoide.
2. El piloto agota la presión de la cámara del diafragma.
3. La diferencia de presión hace que el diafragma se abra rápidamente.
4. El aire comprimido se libera a través de la salida hacia el tubo de soplado.
5. Cuando la señal eléctrica finaliza, el piloto se cierra.
6. La presión se restablece en la cámara del diafragma y el diafragma vuelve a la posición cerrada.

La trayectoria de flujo de 90° es la principal característica estructural de la serie Z y debe considerarse al diseñar la conexión del cabezal de aire y el tubo de soplado.

Datos Técnicos de  Válvulas de Chorro de Pulso de Ángulo Recto Tipo Z:

Dimensión de la Válvula de Chorro de Pulso BFEC DMF-Z-20:

Más Válvulas de Chorro de Pulso BFEC para que Elija:

           Tipo de Ángulo Recto                         Tipo de Montaje Rápido                         Tipo Sumergido

            Diafragma                     Bobina Solenoide                  Ensamblaje de Armadura                  Controlador de Pulso
