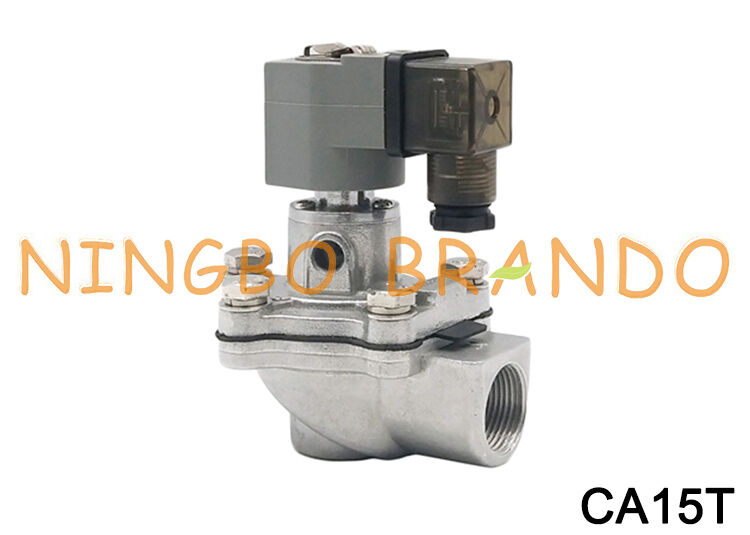

Válvulas de Chorro Pulsante Goyen Tipo CA15T Serie T de 1/2'' DC24V AC220V
El Goyen tipo CA15T es una electroválvula de chorro pulsante roscada de 1/2 pulgada y ángulo recto utilizada en sistemas colectores de polvo. Actúa como un interruptor de aire para limpiar las bolsas de filtro con un rango de presión de trabajo de 0.3 a 0.8 MPa y voltajes disponibles que incluyen 24VDC y 220VAC.
Especificaciones Clave
Tamaño de Puerto: 1/2 pulgada (15mm nominal)
Tipo de Válvula: Puerto roscado, de ángulo recto
Rango de Presión: 0.3 a 0.8 MPa
Opciones de Voltaje: 24VDC, 24VAC, 110VAC, 220VAC
Materiales del Diafragma: NBR, FKM o EPDM
Dimensión de la Válvula de Chorro Pulsante Goyen Tipo CA15T:
Datos técnicos de las Válvulas de Chorro Pulsante de Ángulo Recto:
Nº de Modelo Piloto Integral
CA15T
CA20T
CA25T
CA35T
CA45T
CA50T
CA62T
CA76T
Nº de Modelo Piloto Remoto
RCA15T
RCA20T
RCA25T
RCA35T
RCA45T
RCA50T
RCA62T
RCA76T
Tamaño del Orificio
(mm)
15
20
25
35
45
50
62
76
Tamaño del Puerto
(Pulgada)
1/2''
3/4''
1''
1-1/2''
1-1/2''
2''
2-1/2''
3''
Número de Diafragma
1
2
Presión de Trabajo
5 a 125 psi
Voltaje
24VDC, 24VAC, 110VAC, 220VAC
Material del Diafragma
NBR (Estándar), FKM (Opción)
Material del Cuerpo
Aluminio (fundición a presión)
Estructura de la Válvula
Ángulo Recto (La salida está a 90° con respecto a la entrada)
Video de la Válvula de Chorro Pulsante CA15T:
Más Válvulas de Chorro Pulsante Goyen para que usted elija:
Tipo Roscado Tipo de Inmersión Tipo Tuerca Dresser Tipo Brida
Serie RCA Bobina Solenoide Conjunto de Armadura Controlador de Pulsos
Principios de Funcionamiento:
La válvula de pulso electromagnético se compone de un operador piloto electromagnético, un diafragma y el cuerpo de la válvula. Debido a la diferencia de presión que actúa sobre ambos lados del diafragma, el diafragma se presiona firmemente contra la salida de la válvula para mantener la válvula en posición "cerrada".
Cuando se energiza con una señal eléctrica del controlador, la armadura electromagnética se moverá para abrir la abertura de descarga de la cavidad posterior.
El aire comprimido en la cavidad posterior sale para aliviar la presión y el aire presurizado en la cavidad frontal empuja el diafragma hacia arriba para abrir la salida principal de la válvula, luego la válvula de pulso electromagnético se abre y comienza a soplar.
Cuando la señal desaparece, el resorte actúa inmediatamente para enviar el operador piloto de regreso a su posición original y cerrar la abertura de descarga. El diafragma cerrará el paso por efecto de la presión en la cavidad frontal y el resorte. La válvula de pulso deja de soplar.
El orificio en el diafragma amortigua el flujo de aire cuando la armadura se levanta para liberar la presión. Cuando el orificio de descarga se cierra, el gas a presión llenará la cavidad frontal para cerrar el paso por el diafragma. La válvula de pulso deja de soplar.
