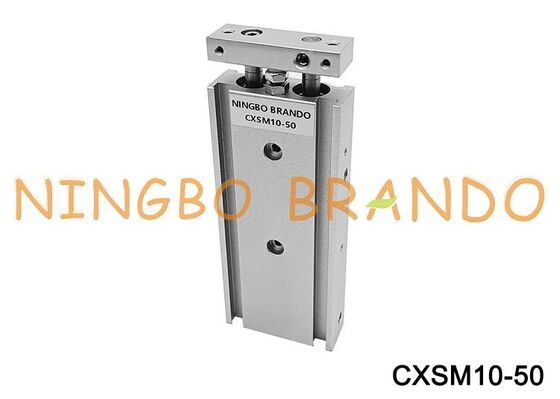

Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm

Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm

  • Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm
  • Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm
  • Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm
  • Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm
Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm
Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: BRANDO
Certificación: None
Número de modelo: Se trata de un sistema de control de las emisiones de CO2
Pago y Envío Términos:
Cantidad de orden mínima: 300 piezas
Precio: Negociable
Detalles de empaquetado: Caja interior, cartón, plataforma
Tiempo de entrega: Negociación
Condiciones de pago: T/T, Western Union, MoneyGram
Capacidad de la fuente: 100000 unidades por mes
Contacto
Descripción detallada del producto
Nombre del producto: cilindro de doble varilla Tamaño del orificio: 10mm
Ataque: 50mm Tamaño del puerto: M5X0.8
Presión de trabajo: 0.1 a 0,7 MPa Presión de prueba: 1.05 Mpa
Temperatura de trabajo: -10 a +60 °C (sin congelación) Tipo de rodamiento: Transporte de diapositiva
Almohadón: tope de goma Fluido de trabajo: Aire
Resaltar:

Se aplicará el procedimiento siguiente:

,

cilindro de doble barra de la serie CXS

,

SMC CXSM10-50 cilindro de aire neumático de doble barra

Cilindro de Doble Eje SMC Tipo CXSM10-50 Diámetro 10mm Carrera 50mm


El cilindro neumático de varilla doble serie CXS proporciona el doble de fuerza de salida. Hay dos tipos de rodamientos disponibles de serie, rodamiento de deslizamiento (CXSM) o rodamiento de casquillo de bolas (CXSL). Esta serie está disponible en tamaños de diámetro de 6mm, 10mm, 15mm, 20mm, 25mm, 32mm con carreras máximas de hasta 200mm. Se utilizan popularmente en aplicaciones de pick and place, etc. Si tiene alguna demanda o pregunta, ¡contáctenos!


Código de Pedido:

Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm 0


Datos Técnicos:

Tamaño del Diámetro (mm)
6
10
15
20
25
32
Fluido
Aire (Sin lubricación)
Presión de Prueba
1.05 MPa
Presión Máxima de Operación
0.7MPa
Presión Mínima de Operación
0.15 MPa
0.1 MPa
0.05 MPa
Temperatura Ambiente y del Fluido
-10 a +60 °C (Sin Congelación)
Velocidad del Pistón (mm/s)
30 a 300
30 a 800
30 a 700
30 a 600
Amortiguación
Topes de Goma
Rango Ajustable de Carrera
0 a -5mm comparado con la carrera estándar
Tamaño del Puerto
M5x0.8
1/8''
Tipo de Rodamiento
Rodamiento de deslizamiento (CXSM), Rodamiento de casquillo de bolas (CXSL)
(mismas dimensiones para ambos)


Carrera:

Número de Modelo
Carrera Estándar (mm)
Carrera Larga (mm)
CXSM6
10, 20, 30, 40, 50
60, 70, 75, 80, 90, 100
CXSL6
CXSM10
10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75
80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15
10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100
110, 120, 125, 150
CXSL15
CXSM20
10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100
110, 120, 125, 150, 175, 200
CXSL20
CXSM25
10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100
110, 120, 125, 150, 175, 200
CXSL25
CXSM32
10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100
110, 120, 125, 150, 175, 200
CXSL32


Salida Teórica:

Tamaño del Diámetro
(mm)		 Tamaño de la Varilla
(mm)		 Dirección de Operación Área del Pistón
(mm²)		 Presión de Operación (MPa)
0.1 0.15 0.2 0.3 0.4 0.5 0.6 0.7
CXS6 4 SALIDA 56 - 8.4 11.2 16.8 22.4 28.0 33.6 39.2
ENTRADA 31 - 4.6 6.2 9.3 12.4 15.5 18.6 21.7
CXS10 6 SALIDA 157 15.7 - 31.4 47.1 62.8 78.5 94.2 110
ENTRADA 100 10.0 - 21.0 30.0 40.0 50.0 60.0 70.0
CXS15 8 SALIDA 353 35.3 - 70.6 106 141 177 212 247
ENTRADA 25.2 25.2 - 50.4 75.6 101 126 151 176
CXS20 10 SALIDA 628 62.8 - 126 188 251 314 377 440
ENTRADA 471 47.1 - 94.2 141 188 236 283 330
CXS25 12 SALIDA 982 98.2 - 196 295 393 491 589 687
ENTRADA 756 75.6 - 151 227 302 378 454 529
CXS32 16 SALIDA 1608 161 - 322 482 643 804 965 1126
ENTRADA 1206 121 - 241 362 482 603 724 844

Nota: Salida teórica (N)= Presión (MPa) x Área del Pistón (mm²)


Nuestra Producción:

Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm 1

Más Cilindros Neumáticos:

Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm 2 Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm 3 Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm 4 Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm 5
Cilindro de Pistón Mini Cilindro Cilindro Compacto Cilindro de Mesa Deslizante
Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm 6 Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm 7 Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm 8 Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm 9
Cilindro Guiado Cilindro sin Vástago Cilindro de Dedo Cilindro Rotatorio


Productos Relacionados:

Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm 10 Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm 11 Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm 12 Cilindro de doble eje tipo CXSM10-50 SMC, diámetro de 10 mm, carrera de 50 mm 13
Válvula Neumática FRL Neumática Racord Neumático Tubo Neumático


Enfocados en sus demandas, le ofrecemos la mejor solución:


✓ Contáctenos si tiene dudas sobre algún punto

✓ Contáctenos si necesita algún cambio

✓ Contáctenos si no es lo que está buscando

✓ Contáctenos si está diseñando


¡Bienvenido a cualquier pregunta o consulta!
