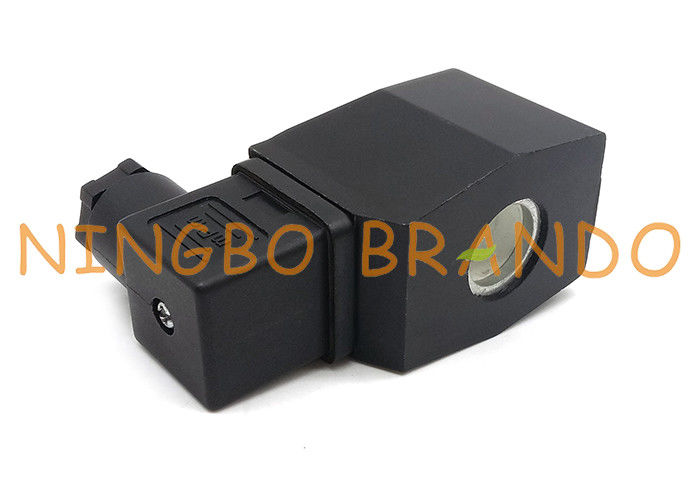

Tipo interno bobina de la altura 40m m CKD del diámetro de AB410 16m m de la válvula electromagnética

Tipo interno bobina de la altura 40m m CKD del diámetro de AB410 16m m de la válvula electromagnética

Esta bobina de la válvula electromagnética se aplica en las válvulas electromagnéticas de la serie AB41-02/AB41-03 de la CKD. La base de válvula electromagnética es el lacre y la parte de aislamiento de la bobina del solenoide, también conocidos como la bobina de la válvula electromagnética. Es decir, las bobinas eléctricas heridas y selladas se sellan con el material de aislamiento, saliendo solamente de los terminales, del aislamiento, de impermeable, anti-alboroto, incombustible, anticorrosión, etc.

Características
Fuerza potente del imán
Deber continuo el ED100%
Servicio hasta 180℃ con el alambre de la clase H, según IEC317-8
IP 65 del grado de la protección, IP67 u otros a petición
Tipos múltiples de voltaje y de poder para la selección, la CA o DC
La solución modificada para requisitos particulares es availale

Parámetro técnico bobinas de la válvula electromagnética de la serie AB41-02/AB41-03 de la CKD:

Dimensión principal bobinas del solenoide AB41-02/AB41-03 del tipo de la CKD:

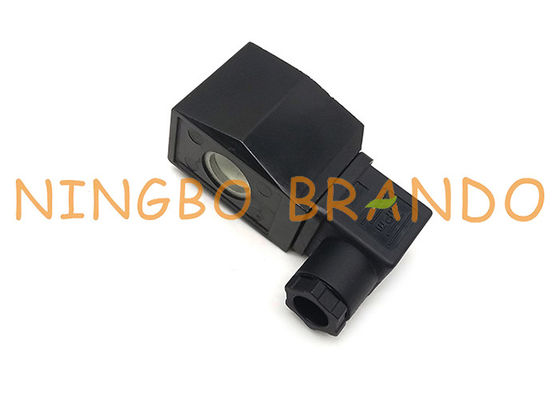

Ampliación del detalle del tipo bobina electromágnetica de AB41-02/de AB41-03 CKD:

Aplicado en válvula electromagnética del agua de la serie AB41-02/AB41-03 de la CKD:

Más detalles sobre bobinas del solenoide AB41-02/AB41-03 del tipo de la CKD en el vídeo abajo de YouTube:

Requisitos de la subida de la temperatura del montaje de válvula electromagnética y de la temperatura máxima:

Según el grado de la resistencia térmica determinado por GB/T 11021, la temperatura máxima obtenida por subida de la temperatura del montaje de bobina electromágnetico y el aumento de la temperatura ambiente no excederán la tabla siguiente:

El voltaje soporta método de prueba de frecuencia electromágnetica del poder de la bobina:

Aplique el voltaje de la prueba especificado en la tabla abajo entre el terminal de la fuente de alimentación y el terminal de tierra. La corriente de la salida se fija como 1ma, tipo prueba 1min, prueba de fábrica 1s. Aumente el valor especificado cerca el 10%) sin avería, descarga o descarga disruptiva.

La resistencia de la bobina electromágnetica es medida por un probador de la resistencia de la C.C. o un fichero de la resistencia del multímetro. Cuando la temperatura ambiente no es 20℃, se calcula la resistencia estándar como sigue:

R2 = (T2 + 234,5)/(234,5 + 20) * R1

T2 - temperatura ambiente los grados Celsius

R1 - resistencia estándar, es decir, resistencia en 20℃

R2 - resistencia estándar en la temperatura actual, expresada en los ohmios (Ω).

¡Recepción a su cualquier pregunta e investigación!
