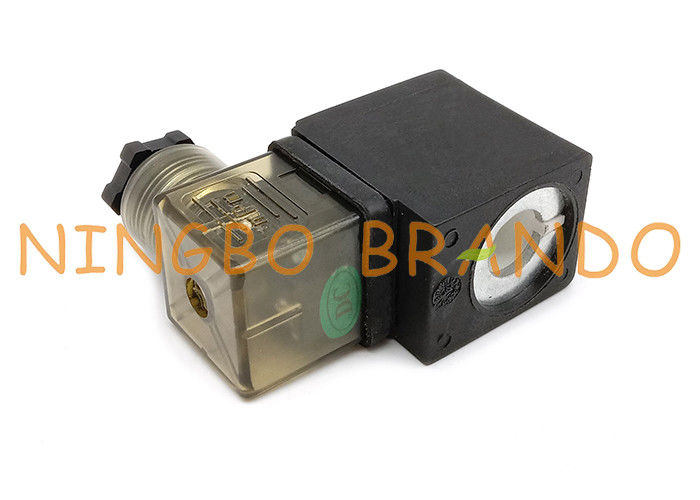

bobina neumática de la válvula electromagnética del EN 175301-803 de EVI 5M/13 del agujero de 13m m

bobina neumática de la válvula electromagnética del EN 175301-803 de EVI 5M/13 del agujero de 13m m

Esta bobina del solenoide es tipo de EVI 5M13 DIN43650A, tal marca similar de AMISCO. EVI 5M13 es conveniente para la manera N.C. del tipo 3/2 y 2/2 de AMISCO y las válvulas de N.O. y otra neumática/usos de la hidráulica. El poder normal es 20watt; el voltaje se puede seleccionar de DC 12~24 V o la CA 24~110~230 V; la gama del voltaje de trabajo es -15% al +10%; la gama de temperaturas de funcionamiento es -40°C a + 50°C; Grado de aislamiento de la bobina de la clase H.

Somos fabricante de bobinas de la válvula electromagnética y asambleas de la armadura. Nuestra compañía Ningbo Brando Hardware Co. , El Ltd tiene talleres regulares y equipo de producción avanzado, diseño de molde profesional y personal de la producción. Nuestros productos incluyen principalmente: bobinas electromágneticas neumáticas, montajes de la armadura, y así sucesivamente.

Todas las bobinas ofrecen:
• la bobina a prueba de calor moldeada con el vidrio del 30% llenó el material termoplástico del poliéster
• alambre 200°C de la clase H según IEC 60317-13
• yugo magnético incorporado hecho por el hierro con poco carbono
• encapsulación con el nilón llenado de cristal especialmente diseñado de alta calidad
• el material de cobre y plástico utilizó es UL-mencionado.

Parámetro técnico del tipo bobina de EVI 5M/13 AMISCO del solenoide:

Dimensión principal de la bobina neumática del solenoide del diámetro de agujero de EVI 5M/13 φ13mm:

Ampliación del detalle del tipo bobina electromágnetica de DIN43560A Amisco del evi 5m/13:

El otro tipo EVI de AMISCO bobina del solenoide de 7/9 serie para su referencia:

Más detalles sobre el tipo bobina de EVI 5M13 Amisco del solenoide se pueden encontrar debajo del vídeo de YouTube:

La bobina de la válvula electromagnética es un producto de materiales magnéticos. ¿Cuál es tan su papel? ¿Y cómo instalar la bobina de la válvula electromagnética?

El papel es como sigue:

La base de hierro movible en la bobina de la válvula electromagnética es atraída por la bobina cuando se activa la válvula, que conduce el carrete para moverse, y después cambia el estado de la conducción de la válvula; el supuesto seco o el mojado refiere solamente al ambiente de trabajo de la bobina, y la acción de la válvula no es grande. diferencia. Sin embargo, sabemos que la inductancia de una bobina del aire-corazón es diferente de la inductancia de una base después de que se añada a la bobina. El anterior es pequeño y este último es grande. Cuando la bobina está conectada con la corriente alternada, la impedancia de la bobina no está semejantemente, cuando la misma bobina se añade con la misma frecuencia de la corriente alternada, la inductancia cambiará con la orientación de la base, es decir, sus cambios de la impedancia con la orientación de la base. Cuando la impedancia es pequeña, la corriente que atraviesa la bobina aumentará.

El método de la instalación es como sigue:

1. Compruebe si la válvula electromagnética y los parámetros seleccionados son comunes, por ejemplo la presión diferenciada, etc. Si ocurre el error, la bobina de la válvula electromagnética será quemar. Las fluctuaciones del voltaje deben estar dentro de la gama normal y resolver voltajes adicionales.

2. La tubería que limpia con un chorro de agua requerida antes de que la tubería esté conectada, la suciedad residual en la tubería se limpia y se limpia. Si hay manchas residuales, afectará a la operación normal de la válvula electromagnética. Para evitar esta situación, un filtro se debe instalar en la tubería.

3. La bobina de la válvula electromagnética de la válvula electromagnética está instalada verticalmente en los tubos horizontales y de tierra. En caso de condiciones especiales, el dispositivo no puede ser vertical. La válvula electromagnética apropiada se debe pedir por adelantado, si no la válvula electromagnética no funcionará correctamente.

4. Al instalar el dispositivo, un proceso de la seguridad debe ser añadido, y el dispositivo se debe cortar manualmente para facilitar la reparación en caso de fracaso.

5, el dispositivo presta la atención a la dirección, no se pueden invertir, según la dirección indicaron en el paquete, se pueden invertir bajo ciertas condiciones especiales tales como vacío.

6. Si el medio puede exhibir el martillo de agua, es necesario tomar medidas protectoras apropiadas o seleccionar una válvula electromagnética con una función impermeable del martillo.

7. La válvula electromagnética no se puede activar todo el tiempo, si no reducirá su vida. Debe ser observado que las válvulas electromagnéticas normalmente abiertas y normalmente cerradas no se pueden utilizar con pickiness.
