Lugar de origen: | CHINA |
Nombre de la marca: | Brando |
Certificación: | CE |
Número de modelo: | SCG353A047 |
Cantidad de orden mínima: | 1 PC |
---|---|
Detalles de empaquetado: | cajas internas, cartones, plataformas |
Tiempo de entrega: | 7 días laborables |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 100000PCS por mes |
Tamaño del puerto: | G1-1/2” | Tipo de la acción: | Piloto del diafragma actuado |
---|---|---|---|
Tipo de conexión: | Roscado | Poder: | Solenoide |
estructura: | Diafragma | Tipo de la válvula: | De ángulo recto |
Uso: | Sistema del colector de polvo | Voltaje: | AC220V, AC110V, AC24V, DC24V |
Gama de presión: | 0,3 a 0.8MPa | Gama de temperaturas: | -5 a +55℃ |
Alta luz: | 1-1/2” pulso Jet Valve de la pulgada,Válvula de diafragma SCG353A047,Pulso Jet Valve del filtro del polvo |

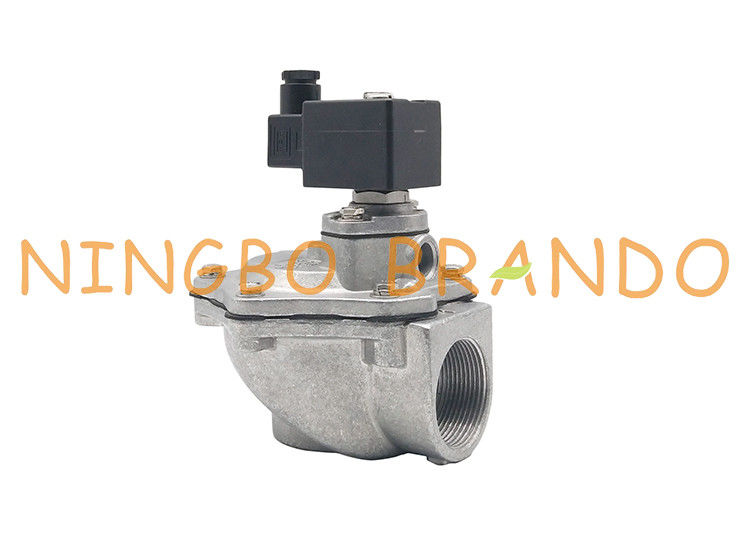

ASCO pulso Jet Valve del diafragma del colector de polvo de la pulgada SCG353A047 de la serie SCG353 tipo 1-1/2”
Este tipo de ASCO válvula del pulso de 353 series se diseña especialmente para el sistema del colector de polvo, combinando altos flujo, larga vida y extremadamente rápidamente apertura y cierre. Válvula de diafragma del alto rendimiento con el puerto roscado. Conveniente para el sistema del colector de polvo, particularmente para el proceso concreto, grano, agricultura y alimentación, funcionamiento del metal (voladura abrasiva), transformación de los alimentos, fundiciones, ciencias de la vida y etc.
CARACTERÍSTICAS
Diseñado para las aplicaciones de servicios del colector de polvo, combinando altos flujo, larga vida y extremadamente rápidamente apertura y cierre
Colocaciones integrales de la compresión para la instalación rápida, fácil, segura
Los diafragmas de alta calidad se refuerzan y llevan - resistente para garantizar una vida útil larga
Proporcionan los operadores integrales las bobinas moldeadas de epoxy de la F-clase. Diversos solenoides impermeables y a prueba de explosiones opcionales para el uso en atmósferas potencialmente explosivas
Las válvulas satisfacen todas las directivas de la CE relevantes
Vídeo de YouTube válvula del pulso de cerca de 353 series:
Datos técnicos:
Modelo No | SCG353A047 |
Tamaño portuario | 1-1/2Inch |
Número de diafragma | 2 |
Medios | Aire |
Presión de funcionamiento | 0,3' 0.8Mpa |
Temperatura de trabajo | -5~+55℃ |
Función | Normalmente cerrado |
Material del cuerpo | Aleación de aluminio |
Material del sello | NBR (común, todo disponible) |
Voltaje | AC220V, AC110V, AC24V, DC24V |
Dimensión total:
Modelo no.
|
BB14040007
|
Referencia no.
|
400425
|
Voltaje
|
AC24V, AC110V, AC220V, DC12V, DC24V
|
Conexión
|
Estruendo 43650A
|
Otro se puede modificar para requisitos particulares, nos entra en contacto con por favor.
|
Modelo no.
|
BAPC214041405
|
Referencia no.
|
C113827
|
NC/NO
|
NC
|
Manera 2 manera o 3
|
2Way
|
Otro se puede modificar para requisitos particulares, nos entra en contacto con por favor.
|
Modelo no.
|
A047
|
Referencia no.
|
C113827
|
Substituya para
|
SCG353A047
|
Diámetro del agujero de montaje.
|
8.5m m
|
Disco de aislamiento OD
|
/
|
Referencia. Número
|
SCG353A047
|
Presión de funcionamiento
|
0.3~0.8Mpa
|
Voltaje
|
24V DC, 110V CA, CA 220V
Otros voltajes pueden ser modificados para requisitos particulares. |
No. del diafragma
|
2
|
Tamaño portuario
|
G1-1/2”
|
El otro requisito entra en contacto con por favor.
|
Detais sobre la válvula del pulso del solenoide SCG353A047:
Construcción:
Nombre de parte | Material |
Bobina del solenoide | Alambre de cobre |
Armadura | Acero inoxidable |
Diaohragm y sellos | NBR (común, todo disponible) |
Cuerpo | aleación de aluminio (fundida a troquel) |
Tornillos | Acero inoxidable |
Operación
Cuando la válvula experimental remota o la válvula electromagnética integral se abre, la presión sobre el montaje experimental del diafragma y el montaje principal del diafragma se lanza (agotado). Esto permite la línea principal presión para actuar contra el superficie inferior de la diafragma-asamblea principal, abriendo el orificio principal. Cuando la válvula experimental remota o la válvula electromagnética integral se cierra, la línea principal presión sangra al top del montaje experimental del diafragma y del montaje principal del diafragma. Esto cierra el orificio principal.
Instalación
Las válvulas tienen que ser utilizadas según la información sellada en el letrero y la bobina.
Limpie y despresurice la línea del tubo antes de instalar la válvula.
La válvula se puede montar en cualquier posición, aunque la posición vertical garantice siempre el mejor funcionamiento. La dirección del flujo se marca con las letras “ADENTRO” en la entrada de la válvula.
Conecte la tubería con la válvula según marcas en el letrero con las colocaciones comunes.
La reducción de conexiones de tubo puede causar la operación culpable.
La tensión del tubo se debe evitar por la ayuda y la alineación apropiadas de la tubería.
la Presión-tirantez será efectuada interponiendo y comprimiendo un medio de articulación apropiado fuera de los hilos.
(Advertencia: cuando usando compuesto de la cinta o del tubo, apliqúese escasamente a los hilos de tubo masculinos solamente; si está aplicado a los hilos de la válvula, puede entrar en la válvula y causar dificultad operativa. Las conexiones de tubo cónicas tienen que ser apretadas cuidadosamente para evitar daño del cuerpo.)
Al apretar el tubo, no utilice las válvulas como palanca. Las llaves aplicadas al cuerpo o a la tubería de válvula deben ser situadas tan cerca como sea posible al punto de conexión.
Foco en sus demandas, oferta usted la mejor solución:
El √ nos entra en contacto con si algunos puntos usted tienen duda
El √ nos entra en contacto con si en alguna parte necesite cambiar
El √ nos entra en contacto con si no el que usted está buscando
El √ nos entra en contacto con si usted está haciendo el diseño
¡Recepción a su cualquier pregunta e investigación!
