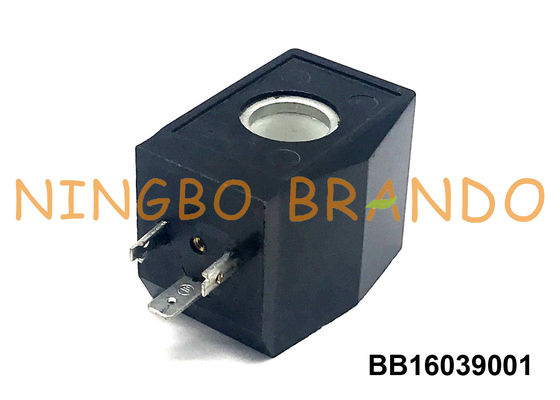

Bobina de la válvula electromagnética de DC24V/de AC220V para válvula electromagnética de la serie AB41-02/AB41-03 de la CKD

Bobina de la válvula electromagnética de DC24V/de AC220V para válvula electromagnética de la serie AB41-02/AB41-03 de la CKD

  • Bobina de la válvula electromagnética de DC24V/de AC220V para válvula electromagnética de la serie AB41-02/AB41-03 de la CKD
  • Bobina de la válvula electromagnética de DC24V/de AC220V para válvula electromagnética de la serie AB41-02/AB41-03 de la CKD
  • Bobina de la válvula electromagnética de DC24V/de AC220V para válvula electromagnética de la serie AB41-02/AB41-03 de la CKD
  • Bobina de la válvula electromagnética de DC24V/de AC220V para válvula electromagnética de la serie AB41-02/AB41-03 de la CKD
Bobina de la válvula electromagnética de DC24V/de AC220V para válvula electromagnética de la serie AB41-02/AB41-03 de la CKD
Datos del producto:
Lugar de origen: China
Nombre de la marca: Brando
Certificación: CE
Número de modelo: BB16039001
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: negotiation
Detalles de empaquetado: Caja interna, cartón, plataforma
Tiempo de entrega: 4-8 días
Condiciones de pago: L/C, T/T, Western Union, Paypal, moneygram
Capacidad de la fuente: SISTEMA 300000 POR MES
Contacto
Descripción detallada del producto
Tipo: Tipo de la CKD Materiales: Plástico, cobre
Nombre del producto: Bobina de la válvula electromagnética de la serie AB41-02/AB41-03 de la CKD tensión: DC24V, AC220V (LOS ±10%)
Diámetro de agujero: 16 mm Potencia: DC: 18Watt, CA: 26VA
color: Negro (el otro color puede ser modificado para requisitos particulares) Aplicación: Válvula electromagnética de la serie AB41-02/AB41-03 de la CKD
clase del aislamiento: H Tipo de conexión: DIN43650A
Alta luz:

Bobina de la válvula electromagnética

,

Bobina del solenoide para la válvula electromagnética

,

Bobina electromágnetica

Bobina de la válvula electromagnética de DC24V/de AC220V para válvula electromagnética de la serie AB41-02/AB41-03 de la CKD

Esta bobina de la válvula electromagnética se aplica en las válvulas electromagnéticas de la serie AB41-02/AB41-03 de la CKD. La base de válvula electromagnética es el lacre y la pieza del lacre de la bobina del solenoide, también conocida como la bobina de la válvula electromagnética. Es decir, las bobinas eléctricas heridas y selladas se sellan con el material de aislamiento, saliendo solamente de los terminales, del aislamiento, de la prenda impermeable, del anti-alboroto, de incombustible, de anticorrosión, etc.

La bobina de la bobina refiere a la columna alrededor del alambre esmaltado. Una bobina electromágnetica es una bobina del alambre esmaltado envuelto alrededor de un esqueleto y moldeado del material de aislamiento. El material general del marco es PA, plástico, y requiere el grado del aislamiento. La bobina de la válvula electromagnética es equivalente. La bobina del electroimán entonces se pone en el centro de la bobina de la válvula electromagnética para formar la base. Cuando está activada, la bobina genera un campo magnético para atraer la base.

El parámetro técnico la válvula electromagnética de la serie AB41-02/AB41-03 de la CKD arrolla:

Número de modelo BB16039001
Voltaje de Staard DC24V, AC220V (EL ±10%)
Poder normal DC: 18Watt, CA: 26VA
Material Cobre, plástico
Clase del alambre H
Tipo de conexión DIN43650A
Uso Válvula electromagnética de la serie AB41-02/AB41-03 de la CKD
Tamaño del agujero 16 milímetros
Altura 39 milímetros
Anchura 38,5 milímetros

Dimensión principal bobinas del solenoide AB41-02/AB41-03 del tipo de la CKD:

Bobina de la válvula electromagnética de DC24V/de AC220V para válvula electromagnética de la serie AB41-02/AB41-03 de la CKD 0

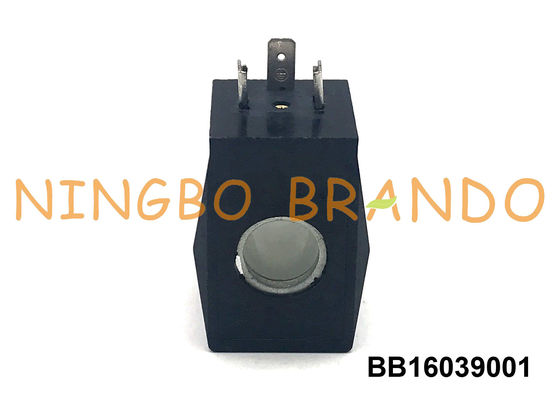

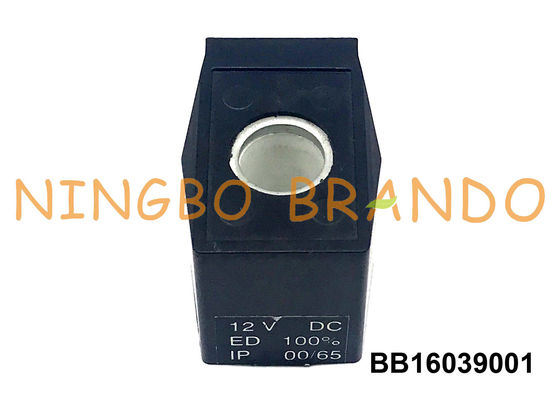

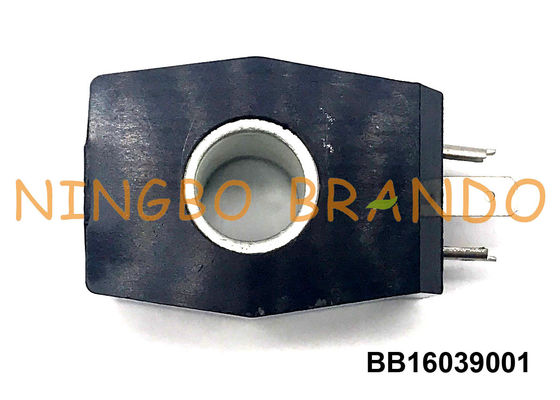

Ampliación del detalle del tipo bobina electromágnetica de AB41-02/de AB41-03 CKD:

Bobina de la válvula electromagnética de DC24V/de AC220V para válvula electromagnética de la serie AB41-02/AB41-03 de la CKD 1

Aplicado en válvula electromagnética del agua de la serie AB41-02/AB41-03 de la CKD:

Bobina de la válvula electromagnética de DC24V/de AC220V para válvula electromagnética de la serie AB41-02/AB41-03 de la CKD 2

Más detalles sobre bobinas del solenoide AB41-02/AB41-03 del tipo de la CKD adentro debajo del vídeo de YouTube:

Requisitos de la subida de la temperatura del montaje de válvula electromagnética y de la temperatura máxima:

Según el grado de la resistencia térmica determinado por GB/T 11021, la temperatura máxima obtenida por subida de la temperatura del montaje de bobina electromágnetico y el aumento de la temperatura ambiente no excederán la tabla siguiente:

Clase del aislamiento Subida normal máxima de la temperatura (℃) Temperatura máxima (℃)
B 90 130
F 115 155
H 140 180
N 160 200
R 180 220
Inclina: ¡No aplicable a las bobinas de funcionamiento que pulsan!

Método de prueba del withstand del voltaje de frecuencia electromágnetica del poder de la bobina:

Aplique el voltaje de la prueba especificado en la tabla abajo entre el terminal de la fuente de alimentación y el terminal de tierra. La corriente de la salida se fija como 1ma, tipo prueba 1min, prueba de fábrica 1s. Aumente el valor especificado cerca el 10%) sin avería, descargue o descarga disruptiva.

Voltaje clasificado U (V) El voltaje de withstand de frecuencia de poder y el voltaje de la inter-vuelta prueban el voltaje (V)
U<60 ≥1000
60≤ U<300 ≥2000
300≤ U<600 ≥2500

La resistencia de la bobina electromágnetica es medida por un probador de la resistencia de la C.C. o un fichero de la resistencia del multímetro. Cuando la temperatura ambiente no es 20℃, se calcula la resistencia estándar como sigue:

R2 = (T2 + 234,5)/(234,5 + 20) * R1

T2 - temperatura ambiente los grados cent3igrados

R1 - resistencia estándar, es decir, resistencia en 20℃

R2 - resistencia estándar en la temperatura actual, expresada en los ohmios (Ω).
