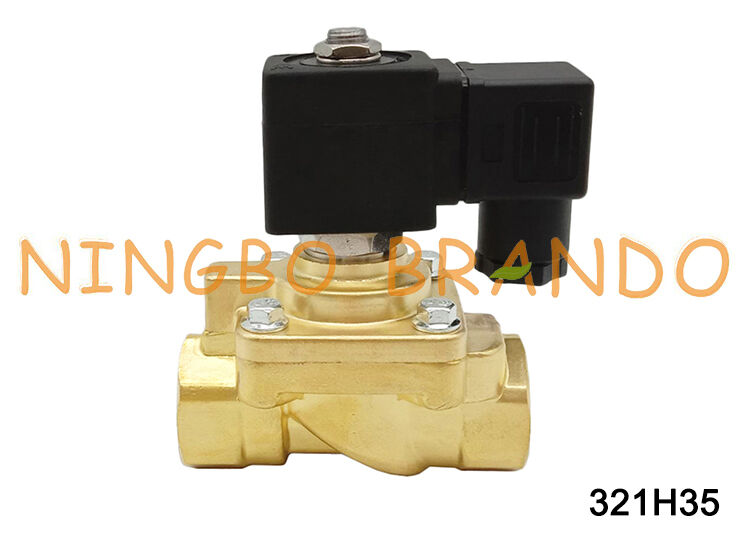

Válvula Solenoide Parker Tipo 321H35 de Alta Presión, 2 Vías, 24VDC, Latón G1/2 Pulgada
La 321H35 es una válvula solenoide operada por piloto, normalmente cerrada (N.C.), de 2/2 vías de la serie H de Parker/Lucifer. Este modelo está diseñado principalmente para control de aire y gas a alta presión, y aplicaciones de procesos industriales, con aplicaciones típicas que incluyen moldeo por soplado de botellas de plástico, compresores de aire y equipos de corte por láser.
Diseño de Alta Presión
La característica clave de la 321H35 es su estructura de diafragma operado por piloto combinada con un diafragma reforzado y un operador de acero inoxidable. La serie H de Parker está diseñada para aplicaciones industriales exigentes que involucran presiones de operación relativamente altas.
Debido a que es operada por piloto, la válvula requiere un diferencial de presión mínimo para su funcionamiento normal. Una especificación publicada indica una presión de operación mínima de 1.5 bar. Esto debe considerarse cuando la válvula se instala en un circuito con presión aguas arriba variable o baja.
321H35 en Moldeo por Soplado de Botellas de Plástico
Una aplicación documentada de Parker utiliza la 321H35 como la válvula de alta presión normalmente cerrada en un sistema de moldeo por soplado de botellas de plástico.
En la secuencia descrita, el circuito opera inicialmente a 2-15 bar. Luego, la 321H35 se energiza para permitir que la presión aumente a 40 bar, al tiempo que evita que el lado de alta presión regrese al circuito de baja presión.
Datos Técnicos:
Número de Modelo
Tamaño de Puerto
Tamaño de Orificio
Presión de Trabajo
(bar)
Cuerpo
Sello
Voltaje
Normalmente Cerrada
321H35
G1/2''
15mm
1.5 a 40
Latón
PUR
24VDC
24VAC
110VAC
220VAC
321H36
G3/4''
20mm
1.5 a 40
PUR
321F35
Sub-Base
14mm
1.5 a 40
PUR
421F36
Sub-Base
14mm
0 a 13
PUR
Normalmente Abierta
322H35
G1/2''
15mm
1.5 a 40
Latón
PUR
24VDC 24VAC 110VAC 220VAC
322H36
G3/4''
20mm
1.5 a 40
PUR
322F35
Sub-Base
14mm
1.5 a 40
PUR
322H75
G1/2''
15mm
0.3 a 40
NBR
FKM
Dimensión Principal:
Número de Modelo
A
B
C
D
L
H
J
K
M
321H35
1/2''
φ15
27
15
75
101
72
19
53
321H36
3/4''
φ19
32
15
82
107
72
19
53
Video de 321H35, 321H36:
Más Válvulas Solenoides de Alta Presión para que elija:
Válvulas Solenoides de Latón
MÁX 50 bar
MÁX 50 bar
MÁX 50 bar
MÁX 50 bar
MÁX 50 bar
MÁX 70 bar
MÁX 120 bar
MÁX 200 bar
Válvulas Solenoides de Acero Inoxidable
MÁX 50 bar
MÁX 50 bar
MÁX 50 bar
MÁX 100 bar
MÁX 120 bar
MÁX 160 bar
MÁX 200 bar
MÁX 300 bar
