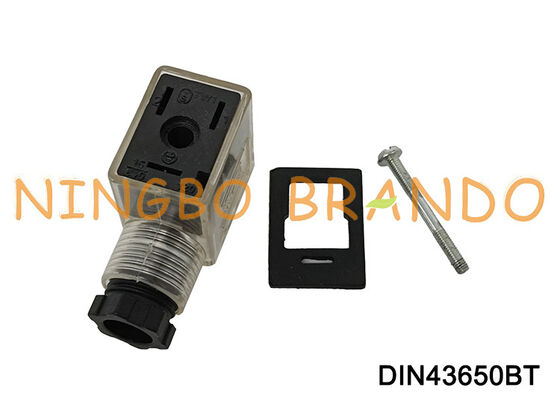

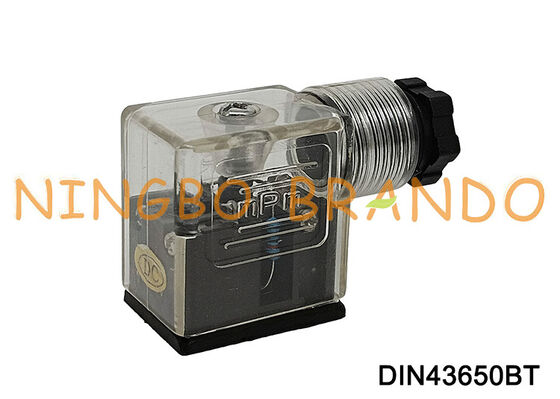

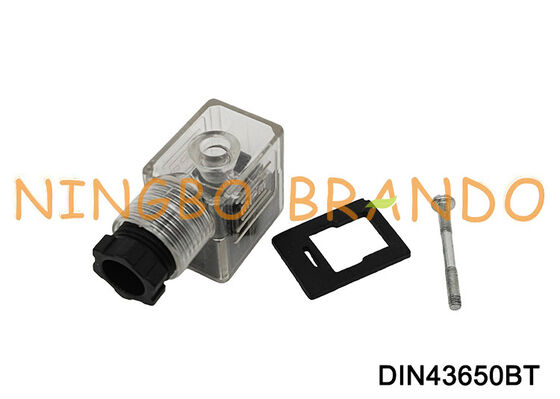

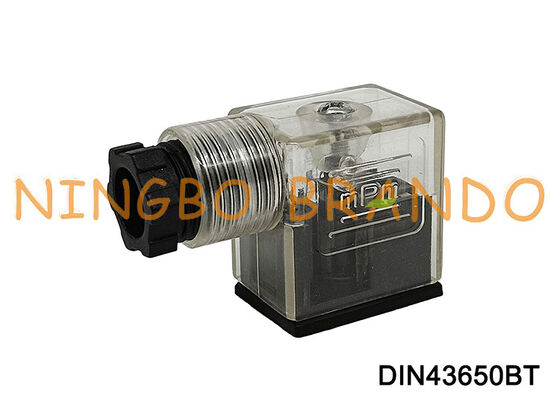

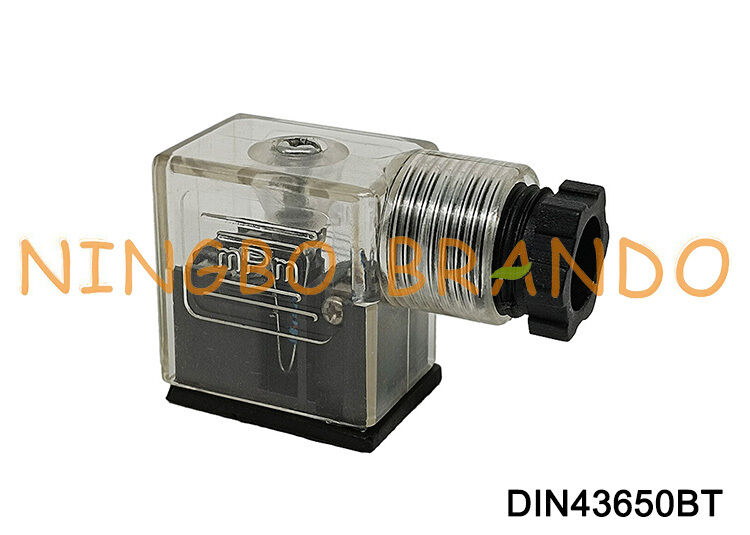

Conector de bobina de válvula solenoide DIN43650B, 11mm, transparente DIN 43650 tipo B

Se trata de un sistema de conexión de la válvula de solenoide con una bobina de 11 mm transparente DIN 43650 tipo B.

Nuestros conectores DIN 43650 incluyen el formulario A, B y C. Los conectores DIN 43650 de Brando se utilizan típicamente en hidráulica,con una capacidad de transmisión superior a 300 WEstos robustos conectores rectangulares satisfacen las exigencias del duro trabajo práctico diario en todas las formas (tipos A/B/C).

Características clave del conector:

1Disponible en 2+PE y 3+PE.
2. Disponible como un campo fijable o como cordones de cable moldeados.
3Fácil de ensamblar debido al gran espacio de conexión de cables - PG9, PG11, M16.
4- Clase de protección hasta IP68.
5Disponible con o sin inserción electrónica para incluir LED, varistores y diodos.
6- Acomodación de varias longitudes de cable.

Dimensión y datos del conector de bobina de solenoide:

Se aplicarán las siguientes medidas:

Dimensión	Tipo de DIN	DIN 43650 Formulario A
	Distancia	18 mm
	Formulario	2 + 1 GND, 3 + 1 GND
	Protección Clasificación	Protección IP65
	Trabajo Válvula de tensión	Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
	Parafusos de fijación	M3x28
	Corriente nominal	10A
	Resistencia de contacto	≤ 5 mΩ
	Sección máxima del conductor	3x1,5 mm2

Se aplicará la norma DIN 43650B para conectores:

Dimensión	Tipo de DIN	DIN 43650 Formulario B
	Distancia	11 mm
	Formulario	2 + 1 GND, 3 + 1 GND
	Protección Clasificación	Protección IP65
	Voltado de trabajo	Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
	Fijación del tornillo	M3x30
	Corriente nominal	10A
	Resistencia al contacto	≤ 5 mΩ
	Sección máxima del conductor	3x1,5 mm2

Se aplicará la norma DIN 43650C para el conector:

Dimensión	Tipo de DIN	Formulario DIN 43650 C
	Distancia	9.4 mm
	Formulario	2 + 1 GND, 3 + 1 GND
	Clase de protección	Protección IP65
	Voltado de trabajo	Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
	Parafusos de fijación	M3x25
	Corriente nominal	10A
	Resistencia al contacto	≤ 5 mΩ
	Sección máxima del conductor	3x1,5 mm2

Preguntas frecuentes:

¿Cuáles son las ventajas de utilizar DIN Connector?

En lugar de utilizar los cables de plomo Grommet, la bobina tiene las puntas o pines para conectar un conector DIN estándar.la bobina tendrá una conexión masculina y el enchufe que se conecta a la bobina es un conector femeninoLas ventajas del conector DIN es que permite un intercambio rápido de válvulas o bobinas. Sin embargo, tiene excelentes propiedades de aislamiento y es bueno para la estanqueidad al agua.

¿Para qué se utilizan los conectores de solenoides DIN 43650?
Los conectores de solenoides DIN 43650 son adecuados para su uso en diversas aplicaciones industriales, como la construcción de máquinas y la fabricación de herramientas o equipos.Otras aplicaciones incluyen facilitar la transmisión de potencia y señal en válvulas magnéticas, sensores de temperatura y transductores de presión.
