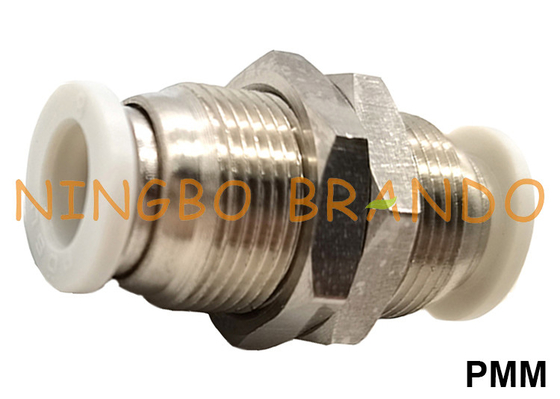

Empuje de unión de mamparo PMM para conectar accesorios de manguera neumática 1/8 '' 1/4 '' 3/8 '' 1/2 ''

Empuje de unión de mamparo PMM para conectar accesorios de manguera neumática 1/8 '' 1/4 '' 3/8 '' 1/2 ''

Los accesorios de manguera neumática de empuje para conectar de Brando (o accesorios de manguera neumática a presión) son un método rápido y conveniente para conectar componentes en un sistema neumático.Diseñados para usar con tubos de poliuretano, polietileno y nailon, nuestros racores a presión compuestos están disponibles en una variedad de tamaños para adaptarse a tubos que van desde 1/8 de DE hasta 1/2 de DE.Numerosas configuraciones están disponibles para cumplir con sus requisitos de conexión.

Consulte las listas de productos individuales a continuación para obtener información y especificaciones adicionales.

Dimensión y código de pedido de accesorios de manguera neumática:

Conexión macho recta:

Imagen	Dimensión	número de parte	R	D	L1	L	S	Hexágono interno
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8"	4	8	21	12	3
			R1/4"	4	9	18	13	3
			R3/8"	4	10	20	17	3
			R1/2"	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8"	6	8	22	12	4
			R1/4"	6	9	22	13	4
			R3/8"	6	10	21	17	4
			R1/2"	6	11	23	21	4
		PC8	R1/8"	8	8	27	14	4
			R1/4"	8	9	24	14	6
			R3/8"	8	10	22	17	6
			R1/2"	8	11	23	21	6
		PC10	R1/8"	10	8	29	27	4
			R1/4"	10	9	30	17	6
			R3/8"	10	10	28	17	8
			R1/2"	10	11	24	21	8
		PC12	R1/8"	12	8	31	19	4
			R1/2"	12	9	32	19	6
			R3/8"	12	10	29	19	10
			R1/2"	12	11	31	21	10

Racor macho de empuje de codo:

Imagen	Dimensión	número de parte	R	D	D1	L1	L	L'	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8"	4	11	8	19	27	12
			R1/4"	4	11	9	19	28	13
			R3/8"	4	11	10	19	30	17
			R1/2"	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8"	6	13	8	20	28	12
			R1/4"	6	13	9	20	29	13
			R3/8"	6	13	10	20	31	17
			R1/2"	6	13	11	20	32	21
		PL8	R1/8"	8	14	8	23	31	14
			R1/4"	8	14	9	23	32	14
			R3/8"	8	14	10	23	33	17
			R1/2"	8	14	11	23	35	21
		PL10	R1/8"	10	18	8	27	35	27
			R1/4"	10	18	9	27	36	17
			R3/8"	10	18	10	27	37	17
			R1/2"	10	18	11	27	39	21
		PL12	R1/8"	12	21	8	30	37	19
			R1/2"	12	21	9	30	38	19
			R3/8"	12	21	10	30	39	19
			R1/2"	12	21	11	30	41	21

Conexión macho en T de derivación:

Imagen	Dimensión	número de parte	R	D	D1	L1	L	L'	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8"	4	11	8	19	27	12
			R1/4"	4	11	9	19	28	13
			R3/8"	4	11	10	19	30	17
			R1/2"	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8"	6	13	8	20	28	12
			R1/4"	6	13	9	20	29	13
			R3/8"	6	13	10	20	31	17
			R1/2"	6	13	11	20	32	21
		PT8	R1/8"	8	14	8	23	31	14
			R1/4"	8	14	9	23	32	14
			R3/8"	8	14	10	23	33	17
			R1/2"	8	14	11	23	35	21
		PT10	R1/8"	10	18	8	27	35	27
			R1/4"	10	18	9	27	36	17
			R3/8"	10	18	10	27	37	17
			R1/2"	10	18	11	27	39	21
		PT12	R1/8"	12	21	8	30	37	19
			R1/2"	12	21	9	30	38	19
			R3/8"	12	21	10	30	39	19
			R1/2"	12	21	11	30	41	21

Lista de todos los accesorios de manguera neumática de plástico:

¡Instrucciones de uso!

1. No exceda la presión de 145 psi
2. No use el producto fuera del rango de temperatura
3. No lo use en lugares con demasiado polvo o partículas
4. No use ningún otro medio que no sea aire.el Producto está Limitado a Ambientes de Aire o Vacío.
5. Después de completar la conexión, tire suavemente del tubo 6. con la mano para asegurarse de que esté completamente conectado sin que se caiga.
7. Asegúrese de que la sección transversal de la tráquea sea perpendicular a la tráquea.
8. No trabaje bajo carga adicional (doblar, torcer, jalar, etc.) Excepto bajo presión de aire.
9. Al insertar el tubo, inserte el tubo en la parte inferior antes de usarlo.
