Lugar de origen: | Ningbo, China |
Nombre de la marca: | BRANDO |
Certificación: | CE, ISO |
Número de modelo: | Pinta |
Cantidad de orden mínima: | 5 PC |
---|---|
Precio: | Negotiation |
Detalles de empaquetado: | El bolso del PVC, entonces caja interna, después encuadierna, entonces plataforma |
Tiempo de entrega: | 1 SEMANA DESPUÉS DEL PAGO |
Condiciones de pago: | L/C, T/T, Western Union, Paypal, MoneyGram |
Capacidad de la fuente: | 10000000pcs por mes |
Nombre de producto: | Colocaciones de manguera neumáticas | Material: | Plástico/de cobre amarillo |
---|---|---|---|
Conexión roscada: | G, NPT | Presión de funcionamiento: | 0-0.8MPa |
Material de conexión del tubo: | PA, PU | Tubo de conexión OD: | 3, 4, 6, 8, 10, 12, 16 |
Medio: | Aire comprimido | Temperatura de trabajo: | 0-60℃ |
Alta luz: | Colocaciones neumáticas del aire de la serie de PT-G,Colocaciones neumáticas masculinas del aire,Colocaciones del allanamiento de PT-G |

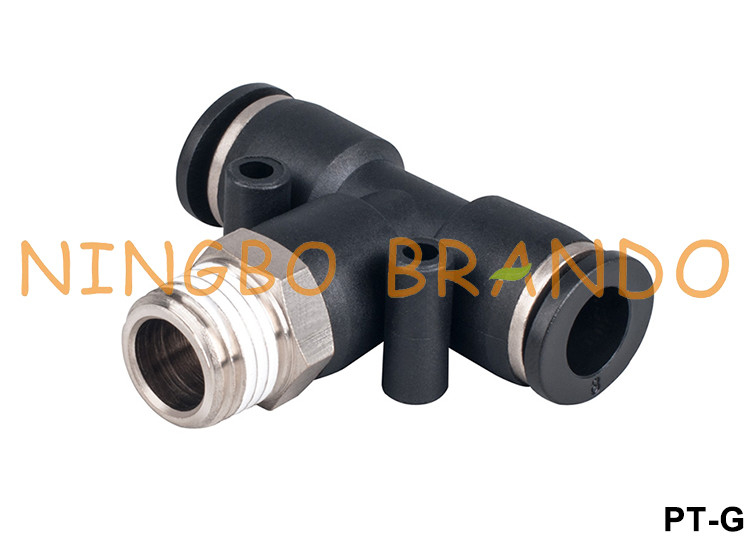

La rama masculina de la serie de PT-G junta con te las colocaciones neumáticas del aire empuja adentro conecta
El empuje de Brando para conectar las colocaciones de manguera neumáticas (o las colocaciones de manguera neumáticas del allanamiento) es un método rápido y conveniente de conectar componentes en un sistema neumático. Diseñado para el uso con poliuretano, polietileno, y la tubería de nylon, nuestras colocaciones compuestas del allanamiento están disponibles en una variedad de tamaños acomodar la tubería que se extiende a partir de 1/8 OD hasta el 1/2 OD. Las configuraciones numerosas están disponibles cumplir sus requisitos de la conexión.
Características:
1. Las colocaciones del allanamiento se definen tan mientras que permiten conectar el tubo con la colocación de una manera “instantánea” sin usar las herramientas.
2. La tirantez del tubo ocurre a través de una abrazadera elástico que sostenga el tubo en el diámetro externo y lo lance empujando el tirador conveniente.
el tipo 3.This de colocaciones se utiliza para acelerar las fases de asamblea principalmente en espacio reducido y para ahorrar tiempo durante la conexión de diversos componentes neumáticos.
Dimensión y código de orden de las colocaciones de manguera neumáticas:
Colocación masculina recta:
Imagen | Dimensión | Número de parte. | R | D | L1 | L | S | Hex. interno |
![]() |
![]() |
|||||||
PC4 | M5X0.8 | 4 | 6 | 22 | 10 | 3 | ||
M6X1 | 4 | 6 | 22 | 10 | 3 | |||
R1/8” | 4 | 8 | 21 | 12 | 3 | |||
R1/4” | 4 | 9 | 18 | 13 | 3 | |||
R3/8” | 4 | 10 | 20 | 17 | 3 | |||
R1/2” | 4 | 11 | 22 | 21 | 3 | |||
PC6 | M5X0.8 | 6 | 6 | 23 | 12 | 4 | ||
M6X1 | 6 | 6 | 23 | 12 | 4 | |||
R1/8” | 6 | 8 | 22 | 12 | 4 | |||
R1/4” | 6 | 9 | 22 | 13 | 4 | |||
R3/8” | 6 | 10 | 21 | 17 | 4 | |||
R1/2” | 6 | 11 | 23 | 21 | 4 | |||
PC8 | R1/8” | 8 | 8 | 27 | 14 | 4 | ||
R1/4” | 8 | 9 | 24 | 14 | 6 | |||
R3/8” | 8 | 10 | 22 | 17 | 6 | |||
R1/2” | 8 | 11 | 23 | 21 | 6 | |||
PC10 | R1/8” | 10 | 8 | 29 | 27 | 4 | ||
R1/4” | 10 | 9 | 30 | 17 | 6 | |||
R3/8” | 10 | 10 | 28 | 17 | 8 | |||
R1/2” | 10 | 11 | 24 | 21 | 8 | |||
PC12 | R1/8” | 12 | 8 | 31 | 19 | 4 | ||
R1/2” | 12 | 9 | 32 | 19 | 6 | |||
R3/8” | 12 | 10 | 29 | 19 | 10 | |||
R1/2” | 12 | 11 | 31 | 21 | 10 |
Colocación masculina del empuje del codo:
Imagen | Dimensión | Número de parte. | R | D | D1 | L1 | L | L | S |
![]() |
![]() |
||||||||
PL4 | M5X0.8 | 4 | 11 | 6 | 19 | 25 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 25 | 10 | |||
R1/8” | 4 | 11 | 8 | 19 | 27 | 12 | |||
R1/4” | 4 | 11 | 9 | 19 | 28 | 13 | |||
R3/8” | 4 | 11 | 10 | 19 | 30 | 17 | |||
R1/2” | 4 | 11 | 11 | 19 | 31 | 21 | |||
PL6 | M5X0.8 | 6 | 13 | 6 | 20 | 26 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 26 | 12 | |||
R1/8” | 6 | 13 | 8 | 20 | 28 | 12 | |||
R1/4” | 6 | 13 | 9 | 20 | 29 | 13 | |||
R3/8” | 6 | 13 | 10 | 20 | 31 | 17 | |||
R1/2” | 6 | 13 | 11 | 20 | 32 | 21 | |||
PL8 | R1/8” | 8 | 14 | 8 | 23 | 31 | 14 | ||
R1/4” | 8 | 14 | 9 | 23 | 32 | 14 | |||
R3/8” | 8 | 14 | 10 | 23 | 33 | 17 | |||
R1/2” | 8 | 14 | 11 | 23 | 35 | 21 | |||
PL10 | R1/8” | 10 | 18 | 8 | 27 | 35 | 27 | ||
R1/4” | 10 | 18 | 9 | 27 | 36 | 17 | |||
R3/8” | 10 | 18 | 10 | 27 | 37 | 17 | |||
R1/2” | 10 | 18 | 11 | 27 | 39 | 21 | |||
PL12 | R1/8” | 12 | 21 | 8 | 30 | 37 | 19 | ||
R1/2” | 12 | 21 | 9 | 30 | 38 | 19 | |||
R3/8” | 12 | 21 | 10 | 30 | 39 | 19 | |||
R1/2” | 12 | 21 | 11 | 30 | 41 | 21 |
Colocación masculina de la camiseta de la rama:
Imagen | Dimensión | Número de parte. | R | D | D1 | L1 | L | L | S |
![]() |
![]() |
||||||||
PT4 | M5X0.8 | 4 | 11 | 6 | 19 | 25 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 25 | 10 | |||
R1/8” | 4 | 11 | 8 | 19 | 27 | 12 | |||
R1/4” | 4 | 11 | 9 | 19 | 28 | 13 | |||
R3/8” | 4 | 11 | 10 | 19 | 30 | 17 | |||
R1/2” | 4 | 11 | 11 | 19 | 31 | 21 | |||
PT6 | M5X0.8 | 6 | 13 | 6 | 20 | 26 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 26 | 12 | |||
R1/8” | 6 | 13 | 8 | 20 | 28 | 12 | |||
R1/4” | 6 | 13 | 9 | 20 | 29 | 13 | |||
R3/8” | 6 | 13 | 10 | 20 | 31 | 17 | |||
R1/2” | 6 | 13 | 11 | 20 | 32 | 21 | |||
PT8 | R1/8” | 8 | 14 | 8 | 23 | 31 | 14 | ||
R1/4” | 8 | 14 | 9 | 23 | 32 | 14 | |||
R3/8” | 8 | 14 | 10 | 23 | 33 | 17 | |||
R1/2” | 8 | 14 | 11 | 23 | 35 | 21 | |||
PT10 | R1/8” | 10 | 18 | 8 | 27 | 35 | 27 | ||
R1/4” | 10 | 18 | 9 | 27 | 36 | 17 | |||
R3/8” | 10 | 18 | 10 | 27 | 37 | 17 | |||
R1/2” | 10 | 18 | 11 | 27 | 39 | 21 | |||
PT12 | R1/8” | 12 | 21 | 8 | 30 | 37 | 19 | ||
R1/2” | 12 | 21 | 9 | 30 | 38 | 19 | |||
R3/8” | 12 | 21 | 10 | 30 | 39 | 19 | |||
R1/2” | 12 | 21 | 11 | 30 | 41 | 21 |
Lista de todas las colocaciones de manguera neumáticas plásticas:
Elegir las colocaciones correctas para su sistema neumático:
Las colocaciones ayudan a controlar la fuerza y el flujo direccional de gas comprimido o de aire usado en sistemas neumáticos. Una de las primeras consideraciones en elegir un conector es el tipo de buque que usted conectará con por ejemplo la flexibilidad de la manguera o del tubo, así como del diámetro interno (identificación) y del diámetro externo (OD) del buque para asegurar un sello adecuado y una conexión segura. La opción material apropiada para su conector neumático es también importante, incluyendo compatibilidad o resistencia del gas calentar o corrosión.
Otras consideraciones en elegir el conector derecho del sistema neumático incluyen:
1. tipo de conexión y de la función que se realiza
2. presión operativa del sistema neumático
3. gama de temperaturas de funcionamiento
4. requisitos de la PSI para su uso
5. cantidad de vibración producida por el sistema neumático
6. tipo del hilo de la colocación de recepción
Foco en sus demandas, oferta usted la mejor solución:
El √ nos entra en contacto con si algunos puntos usted tienen duda
El √ nos entra en contacto con si en alguna parte necesite cambiar
El √ nos entra en contacto con si no el que usted está buscando
El √ nos entra en contacto con si usted está haciendo el diseño
¡Recepción a su cualquier pregunta e investigación!
Persona de Contacto: Mia
Teléfono: +8613454729544
