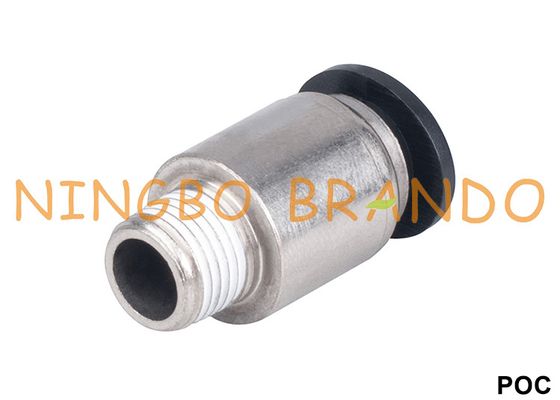

Serie del PC alrededor de las colocaciones neumáticas rectas masculinas del One Touch

Serie del PC alrededor de las colocaciones neumáticas rectas masculinas del One Touch

El empujar de Brando hacia adentro colocaciones (o empujar para conectar las colocaciones) proporciona el tubo fácil de la conexión y de la desconexión sin causar daño al tubo. El empujar compuesto hacia adentro colocaciones siente bien a partes esenciales en sistema neumático y flúido. El empujar de Brando hacia adentro colocaciones está disponible en una variedad de tipos, de moldes, de tamaños y de tipos del hilo satisfacer diversas demandas métricas y de la pulgada del tubo. Nuestro empujar compuesto hacia adentro las colocaciones podría acomodar ambo la tubería métrica del tamaño y la tubería del tamaño de la pulgada que se hacen del poliuretano, del polietileno y del nilón. Las colocaciones compuestas del allanamiento son ideales para los usos industriales neumáticos generales.

Características de la colocación del allanamiento de Brando:
1. formas opcionales de la manga del lanzamiento: Como fabricante, Brando puede proporcionar la manga oval y redonda de la liberación
2. colores múltiples de la manga del lanzamiento: Azul, negro, anaranjado, rojo, anaranjado, gris
3. acomode las clases de tipo del hilo de la conexión: R (pinta, BSPT), G (BSPP), NPT, UNF, UNC, métrico
4. acomode la tubería métrica O.D del tamaño: 3m m, 4m m, 5m m, 6m m, 7m m, 8m m, 9m m, 10m m, 11m m, 12m m, 13m m, 14m m, 15m m, 16m m
5. acomode la tubería O.D del tamaño de la pulgada: 1/8", 5/32", 3/16", 1/4", 5/16", 3/8", el 1/2”, 5/8"

Dimensión y código de orden de las colocaciones de manguera neumáticas:

Colocación masculina recta:

Imagen	Dimensión	Número de parte.	R	D	L1	L	S	Hex. interno
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8”	4	8	21	12	3
			R1/4”	4	9	18	13	3
			R3/8”	4	10	20	17	3
			R1/2”	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8”	6	8	22	12	4
			R1/4”	6	9	22	13	4
			R3/8”	6	10	21	17	4
			R1/2”	6	11	23	21	4
		PC8	R1/8”	8	8	27	14	4
			R1/4”	8	9	24	14	6
			R3/8”	8	10	22	17	6
			R1/2”	8	11	23	21	6
		PC10	R1/8”	10	8	29	27	4
			R1/4”	10	9	30	17	6
			R3/8”	10	10	28	17	8
			R1/2”	10	11	24	21	8
		PC12	R1/8”	12	8	31	19	4
			R1/2”	12	9	32	19	6
			R3/8”	12	10	29	19	10
			R1/2”	12	11	31	21	10

Colocación masculina del empuje del codo:

Imagen	Dimensión	Número de parte.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8”	4	11	8	19	27	12
			R1/4”	4	11	9	19	28	13
			R3/8”	4	11	10	19	30	17
			R1/2”	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8”	6	13	8	20	28	12
			R1/4”	6	13	9	20	29	13
			R3/8”	6	13	10	20	31	17
			R1/2”	6	13	11	20	32	21
		PL8	R1/8”	8	14	8	23	31	14
			R1/4”	8	14	9	23	32	14
			R3/8”	8	14	10	23	33	17
			R1/2”	8	14	11	23	35	21
		PL10	R1/8”	10	18	8	27	35	27
			R1/4”	10	18	9	27	36	17
			R3/8”	10	18	10	27	37	17
			R1/2”	10	18	11	27	39	21
		PL12	R1/8”	12	21	8	30	37	19
			R1/2”	12	21	9	30	38	19
			R3/8”	12	21	10	30	39	19
			R1/2”	12	21	11	30	41	21

Colocación masculina de la camiseta de la rama:

Imagen	Dimensión	Número de parte.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8”	4	11	8	19	27	12
			R1/4”	4	11	9	19	28	13
			R3/8”	4	11	10	19	30	17
			R1/2”	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8”	6	13	8	20	28	12
			R1/4”	6	13	9	20	29	13
			R3/8”	6	13	10	20	31	17
			R1/2”	6	13	11	20	32	21
		PT8	R1/8”	8	14	8	23	31	14
			R1/4”	8	14	9	23	32	14
			R3/8”	8	14	10	23	33	17
			R1/2”	8	14	11	23	35	21
		PT10	R1/8”	10	18	8	27	35	27
			R1/4”	10	18	9	27	36	17
			R3/8”	10	18	10	27	37	17
			R1/2”	10	18	11	27	39	21
		PT12	R1/8”	12	21	8	30	37	19
			R1/2”	12	21	9	30	38	19
			R3/8”	12	21	10	30	39	19
			R1/2”	12	21	11	30	41	21

Lista de todas las colocaciones de manguera neumáticas plásticas:

FAQ:

1. ¿Cómo instalar las colocaciones neumáticas del allanamiento?
La manguera es fácil de instalar empujándolo en el anillo-fin del lanzamiento de la colocación hasta que pare. Las garras internas de la cerradura afianzarán con abrazadera automáticamente alrededor de la manguera para una conexión inmediata y segura.

2. ¿Cómo desinstalar las colocaciones neumáticas del allanamiento?
Empuje el interior del anillo del lanzamiento hacia la colocación para desunir las garras de la cerradura y para tirar en la tubería para quitarla. El extremo contrario puede ser otro empuje para conectar el varón apropiado, roscado, la hembra roscada o a un varón roscado con un hex.-tipo interno conexión. Las conexiones roscadas tienen generalmente una capa pre-aplicada de la cerradura del hilo.
