| Lugar de origen: | China |
| Nombre de la marca: | Brando |
| Certificación: | CE |
| Número de modelo: | 1068/3 |
| Cantidad de orden mínima: | 100 PC |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Cajas individuales, cartón, plataforma |
| Tiempo de entrega: | 4-7 días |
| Condiciones de pago: | L/C, T/T, Paypal, Western Union, MoneyGram |
| Capacidad de la fuente: | 100000 PC por mes |
| Nombre de producto: | Válvula electromagnética de la refrigeración | Número el ordenar: | 1068/3, 1068/3S, 1068/3A6, 1068/3A7 |
|---|---|---|---|
| Tamaño portuario: | 3/8" | Tipo de conexión: | ODS (soldadura) |
| Operación de válvula: | Operado por piloto de diafragma | Voltajes: | CA 220/230V (50/60Hz), CA 240V |
| Opción de la bobina: | HM2, HM3 | Función: | Manera 2 normalmente cerrada |
| Línea uso del sistema: | La línea de descarga, gas caliente descongela la línea, línea líquida, línea de succión | Uso: | Refrigerador, congelador, aire acondicionado, refrigerador…. |
| Alta luz: | 1068/3 válvula electromagnética de congelación,3/8" válvula electromagnética de congelación de la soldadura,Castel Type 1068/3 |
||
1068/3 3/8'' Válvula solenoide de congelación del sistema de refrigeración de soldadura

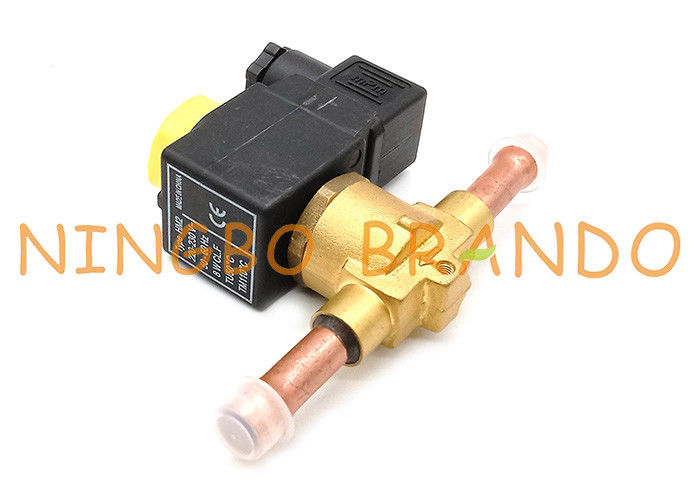

La que se muestra es una válvula solenoide tipo Castel 1068/3, tamaño de puerto de soldadura ODS de 3/8'', 2 vías normalmente cerradas, 220/230 V CA (50/60 Hz), voltajes de 240 V CA (se pueden personalizar otros voltajes), código de pedido: 1068/3, 1068/3S, 1068/3A6, 1068/3A7.
BRANDO ofrece una amplia variedad de tamaños y estilos de válvulas solenoides que pueden emplearse en sistemas de refrigeración y aire acondicionado para controlar eléctricamente el flujo de refrigerante.Las válvulas solenoides son "válvulas de cierre" operadas eléctricamente.Estos están completamente abiertos o completamente cerrados.Recuerde que estos no modulan el flujo.
Principio de funcionamiento
La electroválvula de refrigeración es un componente básico de automatización que se utiliza para controlar la dirección del fluido, que pertenece al actuador;generalmente se usa para control mecánico y válvulas industriales para controlar la dirección del medio, a fin de lograr el control del interruptor de la válvula.
Hay una cavidad cerrada en la válvula solenoide con orificios pasantes en diferentes posiciones.Cada agujero conduce a un tubo diferente.En el medio de la cavidad está la válvula.En ambos lados hay dos electroimanes.Qué lado de la bobina magnética será atraído cuando se energice el cuerpo de la válvula.De qué manera, al controlar el movimiento del cuerpo de la válvula para bloquear o filtrar diferentes orificios de descarga de aceite, y el orificio de entrada de aceite normalmente está abierto, el aceite hidráulico ingresará a los diferentes tubos de descarga de aceite y luego la presión del aceite empujará el aceite. cilindro El pistón, el pistón impulsa el vástago del pistón y el vástago del pistón impulsa el dispositivo mecánico para que se mueva.De esta forma, el movimiento mecánico se controla controlando la corriente del electroimán.
Dimensión y datos de la válvula solenoide tipo Castel:
|
Modelo
|
Conexión
|
Dimensión
|
Tipo de bobina
|
|||
|
SAE (llamarada), ODF (soldadura)
|
H1
|
H2
|
L1
|
q
|
HM2
HM3
|
|
|
1020/2
|
SAE de 1/4''
|
75
|
62.5
|
58
|
-
|
|
|
1020/3
|
SAE de 3/8''
|
sesenta y cinco
|
||||
|
1028/2
|
ODF de 1/4''
|
32.5
|
125
|
|||
|
1028/3
|
ODF de 3/8''
|
62.5
|
125
|
|||
|
1064/3
|
SAE de 3/8''
|
82
|
69.5
|
68
|
||
|
1064/4
|
SAE de 1/2''
|
72
|
||||
|
1068/3
|
ODF de 3/8''
|
111
|
||||
|
1068/4
|
ODF de 1/2''
|
127
|
||||
|
1070/4
|
ODF de 1/2''
|
91
|
75,0
|
100
|
45
|
|
|
1070/5
|
ODF de 5/8''
|
106
|
||||
|
1078/4
|
ODF de 1/2''
|
127
|
||||
|
1078/5
|
ODF de 5/8''
|
173
|
||||
|
1078/9
|
ODF de 1 1/8''
|
115
|
96,0
|
250
|
80
|
|
|
1078/11
|
ODF de 1 3/8''
|
172
|
138.0
|
278
|
68
|
|
|
1090/5
|
SAE de 5/8''
|
106
|
78.0
|
120
|
57
|
|
|
1090/6
|
SAE de 3/4''
|
106
|
78.0
|
124
|
57
|
|
|
1079/7
|
ODF de 7/8''
|
91
|
75,0
|
190
|
45
|
|
|
1079/11
|
ODF de 1 3/8''
|
115
|
96,0
|
292
|
80
|
|
|
1079/13
|
ODF de 1 5/8''
|
172
|
138.0
|
278
|
68
|
|
|
1098/7
|
ODF de 7/8''
|
106
|
78.0
|
180
|
57
|
|
|
1099/9
|
ODF de 1 1/8''
|
106
|
78.0
|
216
|
57
|
|
|
1099/11
|
ODF de 1 3/8''
|
157
|
127.0
|
291
|
68
|
|
Video del producto de la válvula solenoide tipo Castel 1068/3:
