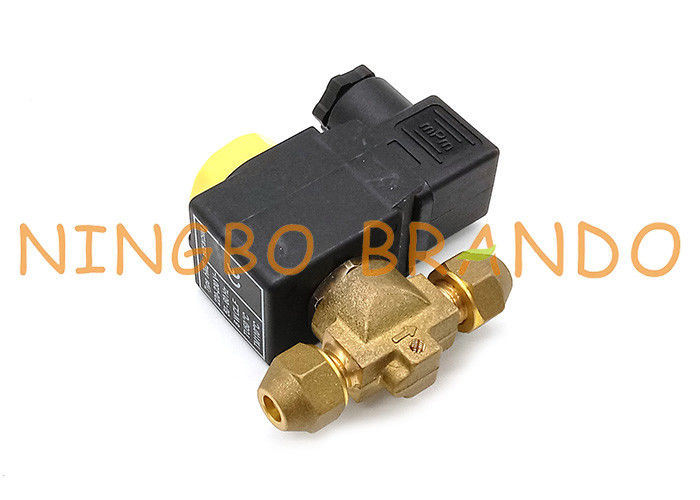

1020/2 1/4'' SAE Flare Válvula solenoide de refrigeración normalmente cerrada
1020/2S: Válvula solenoide de refrigeración NC de acción directa de 1/4'' Conexión abocinada SAE sin bobina.
1020/2A6: Válvula solenoide de refrigeración NC de acción directa de 1/4'' Conexión abocinada SAE con bobina de 220/230 VCA (A6).
1020/2A7: Válvula solenoide de refrigeración NC de acción directa de 1/4'' Conexión abocinada SAE con bobina de 240 VCA (A7).
HF2 HF3 HM2 HM3 HM4 CM2 La bobina se puede montar en la válvula.
Electroválvula de acción directa distribuida
Principio: Es un principio que combina acción directa y tipo piloto.Cuando no hay diferencia de presión entre la entrada y la salida, la fuerza electromagnética levanta directamente la válvula piloto pequeña y el miembro de cierre de la válvula principal hacia arriba, y la válvula se abre.Cuando la entrada y la salida alcanzan la diferencia de presión inicial, después del encendido, la fuerza electromagnética pilotea la válvula pequeña, la presión en la cámara inferior de la válvula principal aumenta y la presión en la cámara superior cae, de modo que la diferencia de presión empuja la válvula principal hacia arriba;cuando la energía está apagada, la válvula piloto usa un resorte. La fuerza o presión media empuja la pieza de cierre y se mueve hacia abajo para cerrar la válvula.
Características: También se puede operar bajo diferencia de presión cero o vacío y alta presión, pero la potencia es grande y debe instalarse horizontalmente.
Datos técnicos:
|
Principios de operacion
|
Número de modelo
|
Puerto SAE
|
Tamaño del asiento Ø nominal [mm]
|
|
|
TS[℃]
|
TA[℃]
|
|
min
|
máximo
|
min
|
máximo
|
|
Acción directa
|
1020/2
|
1/4''
|
2, 5
|
0, 175
|
45
|
-35
|
+110
|
-35
|
+50
|
|
1020/3
|
3/8''
|
3
|
0, 23
|
|
Operado por piloto de diafragma
|
1064/3
|
3/8''
|
sesenta y cinco
|
0, 80
|
45
|
-35
|
+105
|
-35
|
+50
|
|
1064/4
|
1/2''
|
|
1070/4
|
1/2''
|
12, 5
|
2, 20
|
|
1070/5
|
5/8''
|
2, 61
|
|
1090/5
|
5/8''
|
16, 5
|
3, 80
|
|
1090/6
|
3/4''
|
4, 80
|
|
Pistón Piloto Operado
|
1034/3
|
3/8''
|
sesenta y cinco
|
1, 00
|
45
|
-35
|
+110
|
-35
|
+50
|
|
1034/4
|
1/2''
|
|
1040/4
|
1/2''
|
12, 5
|
2, 40
|
|
1040/5
|
5/8''
|
3, 00
|
|
1050/5
|
5/8''
|
16, 5
|
3, 80
|
|
1050/6
|
3/4''
|
4, 80
|
Dimensión:
Bobina de solenoide tipo Castel de repuesto:
SOLICITUD
Las electroválvulas ilustradas en este capítulo están diseñadas para su instalación en sistemas de refrigeración comercial y en plantas de aire acondicionado civiles e industriales que utilizan los siguientes fluidos refrigerantes:
• HCFC (R22)
• HFC (R134a, R404A, R407C, R410A, R507)
• Mezclas de HFO y HFO/HFC (R1234ze, R448A, R449A, R450A y R452A)
Además, las mismas electroválvulas, hasta DN 25, es decir, los modelos 1078*9, 1098/9, 1079/11 y 1099/11, también se pueden instalar en sistemas que utilizan los siguientes fluidos de refrigeración:
• HFC (R32)
• HFO (R1234yf)
