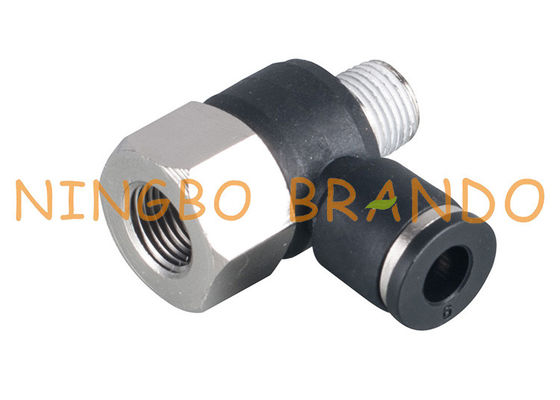

Empujar femenino del banjo hacia adentro aprisa para conectar las colocaciones de manguera neumáticas 1/4" 8m m

Empujar femenino del banjo hacia adentro aprisa para conectar las colocaciones de manguera neumáticas 1/4" 8m m

Las colocaciones neumáticas del allanamiento, también llamaron empuje para conectar las colocaciones, proporcionan medios sin goteras fácilmente de conectar las mangueras en su sistema del aire comprimido. Las colocaciones pueden tener entre la entrada 1-6/los puertos de mercado o pueden tener función adicional tal como un indicador de presión o un silenciador integrado.

Características de producto:

1. De alta resistencia, resistencia de desgaste, resistencia a la corrosión, de alta densidad, no fácil estallar.

2. El producto es robusto y durable y tiene una vida de servicio larga.

3. Instalación fácil y desmontaje, buenos sellando funcionamiento.

4. Puede ser utilizado para la conexión de tubos y el uso de diversos componentes neumáticos, y tiene una amplia gama de aplicaciones.

5. Usted puede insertar o sacar fácilmente la tráquea sin ningunas herramientas

6. El clip del tubo de aire de conexión se hace del material plástico fuerte, que no es fácil de caerse después de que la conexión adopte el componente del lacre, guarda el buen aislamiento, no fácil escaparse.

7. Libremente dirección de la tubería del cambio después de la instalación, fácil insertar o tirar de la tráquea manualmente sin las herramientas.

Dimensión y código de orden de las colocaciones de manguera neumáticas:

Pieza acodada masculina extendida:

Imagen	Dimensión	Número de parte.	R	D	D1	L1	L	L	S
		PLL4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8”	4	11	8	19	30	12
			R1/4”	4	11	9	19	41	13
			R3/8”	4	11	10	19	43	17
			R1/2”	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8”	6	13	8	20	43	12
			R1/4”	6	13	9	20	44	13
			R3/8”	6	13	10	20	46	17
			R1/2”	6	13	11	20	47	21
		PLL8	R1/8”	8	14	8	23	47	14
			R1/4”	8	14	9	23	48	14
			R3/8”	8	14	10	23	50	17
			R1/2”	8	14	11	23	51	21
		PLL10	R1/8”	10	18	8	27	56	27
			R1/4”	10	18	9	27	57	17
			R3/8”	10	18	10	27	58	17
			R1/2”	10	18	11	27	59	21
		PLL12	R1/8”	12	21	8	30	56	19
			R1/4”	12	21	9	30	57	19
			R3/8”	12	21	10	30	57	19
			R1/2”	12	21	11	30	60	21

Colocación masculina del banjo:

Imagen	Dimensión	Número de parte.	R	D	D1	L1	L	L	S
		PH4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8”	4	11	8	19	30	12
			R1/4”	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8”	6	13	8	20	43	12
			R1/4”	6	13	9	20	44	13
			R3/8”	6	13	10	20	46	17
		PH8	R1/8”	8	14	8	23	47	14
			R1/4”	8	14	9	23	48	14
			R3/8”	8	14	10	23	50	17
			R1/2”	8	14	11	23	51	21
		PH10	R1/8”	10	18	8	27	56	27
			R1/4”	10	18	9	27	57	17
			R3/8”	10	18	10	27	58	17
			R1/2”	10	18	11	27	59	21
		PH12	R1/4”	12	21	10	33	28	15
			R3/8”	12	21	12	35	34	19
			R1/2”	12	21	13	37	37	24

Rabditiforme de la colocación directa:

Imagen	Dimensión	Número de parte.	D	D1	L1	L	G
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

Lista de todas las colocaciones de manguera neumáticas plásticas:

Elegir las colocaciones correctas para su sistema neumático:

Las colocaciones ayudan a controlar la fuerza y el flujo direccional de gas comprimido o de aire usado en sistemas neumáticos. Una de las primeras consideraciones en elegir un conector es el tipo de buque que usted conectará con por ejemplo la flexibilidad de la manguera o del tubo, así como del diámetro interno (identificación) y del diámetro externo (OD) del buque para asegurar un sello adecuado y una conexión segura. La opción material apropiada para su conector neumático es también importante, incluyendo compatibilidad o resistencia del gas calentar o corrosión.

Otras consideraciones en elegir el conector derecho del sistema neumático incluyen:
1. tipo de conexión y de la función que se realiza
2. presión operativa del sistema neumático
3. gama de temperaturas de funcionamiento
4. requisitos de la PSI para su uso
5. cantidad de vibración producida por el sistema neumático
6. tipo del hilo de la colocación de recepción

Foco en sus demandas, oferta usted la mejor solución:

El √ nos entra en contacto con si algunos puntos usted tienen duda

El √ nos entra en contacto con si en alguna parte necesite cambiar
El √ nos entra en contacto con si no el que usted está buscando

El √ nos entra en contacto con si usted está haciendo el diseño

¡Recepción a su cualquier pregunta e investigación!
