Lugar de origen: | CHINA |
Nombre de la marca: | Brando |
Certificación: | CE |
Número de modelo: | 1090/6 |
Cantidad de orden mínima: | 50 PCS |
---|---|
Detalles de empaquetado: | Cajas individuales, cartón, plataforma |
Tiempo de entrega: | 5-8 días laborables |
Condiciones de pago: | L/C, T/T, Paypal, Western Union, MoneyGram |
Capacidad de la fuente: | 100000 PC por mes |
Tamaño portuario: | 3/4" | Tipo de conexión: | SAE Flare |
---|---|---|---|
Función: | Manera 2 normalmente cerrada (NC) | Operación de válvula: | Operado por piloto de diafragma |
Voltajes: | AC110V, AC220V, AC230V, Ac240V, DC24V | Material del cuerpo: | Latón |
Temperatura ambiente: | -35 - °C 105 | gama de presión: | 0.5 - Barra 25 |
Refrigerantes: | R22, R404A, R407A, R407C, R125, R134a, R152a | Uso: | Refrigerador, congelador, aire acondicionado, refrigerador, y así sucesivamente |
Alta luz: | CASTEL Solenoid Valve,Castel Refrigeration Solenoid Valve,Válvula electromagnética Castel |

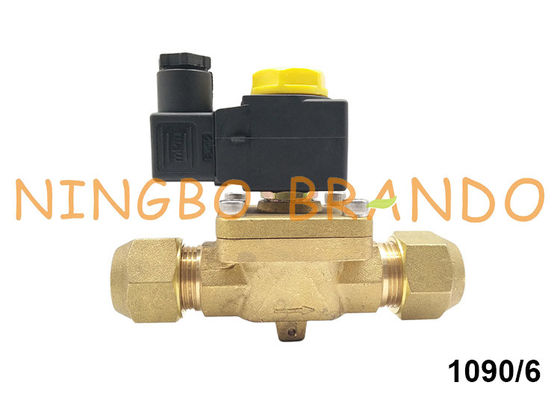

Castel Type válvulas electromagnéticas de la refrigeración de la membrana del SAE 3/4" 1090/6
El tipo válvula electromagnética de Castel es consistir en el cuerpo de cobre amarillo, la armadura de acero inoxidable del émbolo, la bobina y otras piezas.
La serie 1034 de la válvula; 1038; 1040; 1048; 1049; 1050; 1058; 1059; 1078 (/11, /13, /M42); 1079 (/13, /M42, /17); 1098/9; 1099/11 es pistón piloto-actuó las válvulas. Su operación depende no sólo del campo magnético producido por el flujo actual en la bobina, pero también de una presión de entrada mínima, a la cual es necesario:
• abra el pistón y guárdelo quitó la abertura principal
• cerca el pistón y asegurar la tirantez en la abertura principal
La abertura/el cierre del asiento de válvula principal es controlada por el pistón, mientras que la apertura/cierre del asiento experimental es controlada por el émbolo móvil de la bobina.
El papel del compresor de la refrigeración:
Los compresores de la refrigeración son el equipo más importante de unidades de refrigeración y se refieren a menudo como unidades centrales en unidades de refrigeración. El vapor refrigerante se aumenta de una presión baja a una alta presión y el flujo continuo y la entrega del vapor se logra mediante la operación del compresor de la refrigeración, es decir, la función del compresor de la refrigeración es:
1) El vapor refrigerante se toma del evaporador para asegurar cierta presión de la evaporación en el evaporador.
2) Aumente la presión y comprima el vapor refrigerante a baja temperatura de baja presión en un vapor sobrecalentado de alta temperatura de alta presión para crear una condición para la condensación en una temperatura más alta (tal como una temperatura cerca de 35 del ° C en verano).
3) Transporte y empujar el refrigerante para atravesar el sistema para terminar el ciclo de refrigeración.
Dimensión:
Modelo
|
Conexión
|
Dimensión
|
Tipo de la bobina
|
|||
SAE (llamarada), ODF (soldadura)
|
H1
|
H2
|
L1
|
Q
|
HM2
HM3
|
|
1020/2
|
1/4" SAE
|
75
|
62,5
|
58
|
-
|
|
1020/3
|
3/8" SAE
|
65
|
||||
1028/2
|
1/4" ODF
|
32,5
|
125
|
|||
1028/3
|
3/8" ODF
|
62,5
|
125
|
|||
1064/3
|
3/8" SAE
|
82
|
69,5
|
68
|
||
1064/4
|
el 1/2” SAE
|
72
|
||||
1068/3
|
3/8" ODF
|
111
|
||||
1068/4
|
el 1/2” ODF
|
127
|
||||
1070/4
|
el 1/2” ODF
|
91
|
75,0
|
100
|
45
|
|
1070/5
|
5/8" ODF
|
106
|
||||
1078/4
|
el 1/2” ODF
|
127
|
||||
1078/5
|
5/8" ODF
|
173
|
||||
1078/9
|
1 1/8" ODF
|
115
|
96,0
|
250
|
80
|
|
1078/11
|
1 3/8" ODF
|
172
|
138,0
|
278
|
68
|
|
1090/5
|
5/8" SAE
|
106
|
78,0
|
120
|
57
|
|
1090/6
|
3/4" SAE
|
106
|
78,0
|
124
|
57
|
|
1079/7
|
7/8" ODF
|
91
|
75,0
|
190
|
45
|
|
1079/11
|
1 3/8" ODF
|
115
|
96,0
|
292
|
80
|
|
1079/13
|
1 5/8" ODF
|
172
|
138,0
|
278
|
68
|
|
1098/7
|
7/8" ODF
|
106
|
78,0
|
180
|
57
|
|
1099/9
|
1 1/8" ODF
|
106
|
78,0
|
216
|
57
|
|
1099/11
|
1 3/8" ODF
|
157
|
127,0
|
291
|
68
|
Datos técnicos:
Principios de funcionamiento
|
Number modelo
|
SAE Port
|
Tamaño Ø nominal (milímetros) de Seat
|
Factor del kilovoltio
(³ de m /h)
|
Picosegundo
(barra)
|
TS (℃)
|
TA (℃)
|
||
minuto
|
máximo
|
minuto
|
máximo
|
||||||
De actuación directa
|
1020/2
|
1/4"
|
2, 5
|
0, 175
|
45
|
-35
|
+110
|
-35
|
+50
|
1020/3
|
3/8"
|
3
|
0, 23
|
||||||
Piloto Operated del diafragma
|
1064/3
|
3/8"
|
6, 5
|
0, 80
|
45
|
-35
|
+105
|
-35
|
+50
|
1064/4
|
el 1/2”
|
||||||||
1070/4
|
el 1/2”
|
12, 5
|
2, 20
|
||||||
1070/5
|
5/8"
|
2, 61
|
|||||||
1090/5
|
5/8"
|
16, 5
|
3, 80
|
||||||
1090/6
|
3/4"
|
4, 80
|
|||||||
Piloto Operated del pistón
|
1034/3
|
3/8"
|
6, 5
|
1, 00
|
45
|
-35
|
+110
|
-35
|
+50
|
1034/4
|
el 1/2”
|
||||||||
1040/4
|
el 1/2”
|
12, 5
|
2, 40
|
||||||
1040/5
|
5/8"
|
3, 00
|
|||||||
1050/5
|
5/8"
|
16, 5
|
3, 80
|
||||||
1050/6
|
3/4"
|
4, 80
|
Instalación:
Antes de conectar la válvula con el tubo, es recomendable asegurarse de que el sistema de refrigeración es limpio. De hecho, las válvulas con las juntas de P.T.F.E., y particularmente las válvulas de pistón, son sensibles a la suciedad y a la ruina. Además, compruebe que el sentido de chorro en el tubo corresponde a la flecha sellada en el cuerpo de válvula. Todas las válvulas se pueden montar en cualquier posición siempre y cuando la bobina no señala hacia abajo. El soldar de válvulas con las conexiones de la soldadura se debe realizar con cuidado, usando un material de relleno de temperatura de fusión baja del punto. No es necesario desmontar las válvulas antes de soldar, sino que es importante evitar el contacto directo entre la llama de la antorcha y el cuerpo de válvula, de los cuales podría ser dañado y comprometer el funcionamiento apropiado
la válvula.
Antes de conectar una válvula con el sistema eléctrico, esté seguro que la línea voltaje y frecuencia corresponde a los valores marcados en la bobina.
