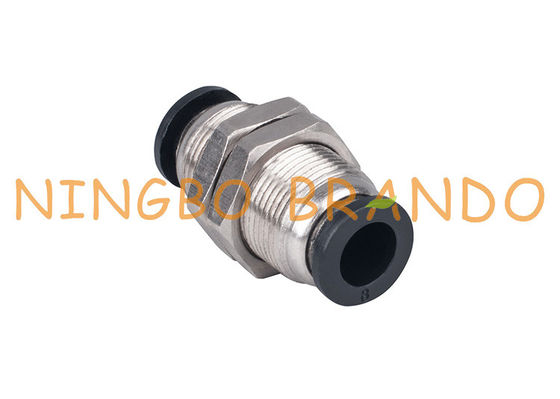

el empuje de la unión del tabique hermético de 1/4" de 8m m a rápido conecta las colocaciones de manguera neumáticas

el empuje de la unión del tabique hermético de 1/4" de 8m m a rápido conecta las colocaciones de manguera neumáticas

El empuje de Brando para conectar las colocaciones de manguera neumáticas (o las colocaciones de manguera neumáticas del allanamiento) es un método rápido y conveniente de conectar componentes en un sistema neumático. Diseñado para el uso con poliuretano, polietileno, y la tubería de nylon, nuestras colocaciones compuestas del allanamiento están disponibles en una variedad de tamaños acomodar la tubería que se extiende a partir de 1/8 OD hasta el 1/2 OD. Las configuraciones numerosas están disponibles cumplir sus requisitos de la conexión.

Vea los anuncios individuales del producto abajo para la información adicional y las especificaciones.

Dimensión y código de orden de las colocaciones de manguera neumáticas:

Colocación masculina recta:

Imagen	Dimensión	Número de parte.	R	D	L1	L	S	Hex. interno
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8”	4	8	21	12	3
			R1/4”	4	9	18	13	3
			R3/8”	4	10	20	17	3
			R1/2”	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8”	6	8	22	12	4
			R1/4”	6	9	22	13	4
			R3/8”	6	10	21	17	4
			R1/2”	6	11	23	21	4
		PC8	R1/8”	8	8	27	14	4
			R1/4”	8	9	24	14	6
			R3/8”	8	10	22	17	6
			R1/2”	8	11	23	21	6
		PC10	R1/8”	10	8	29	27	4
			R1/4”	10	9	30	17	6
			R3/8”	10	10	28	17	8
			R1/2”	10	11	24	21	8
		PC12	R1/8”	12	8	31	19	4
			R1/2”	12	9	32	19	6
			R3/8”	12	10	29	19	10
			R1/2”	12	11	31	21	10

Colocación masculina del empuje del codo:

Imagen	Dimensión	Número de parte.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8”	4	11	8	19	27	12
			R1/4”	4	11	9	19	28	13
			R3/8”	4	11	10	19	30	17
			R1/2”	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8”	6	13	8	20	28	12
			R1/4”	6	13	9	20	29	13
			R3/8”	6	13	10	20	31	17
			R1/2”	6	13	11	20	32	21
		PL8	R1/8”	8	14	8	23	31	14
			R1/4”	8	14	9	23	32	14
			R3/8”	8	14	10	23	33	17
			R1/2”	8	14	11	23	35	21
		PL10	R1/8”	10	18	8	27	35	27
			R1/4”	10	18	9	27	36	17
			R3/8”	10	18	10	27	37	17
			R1/2”	10	18	11	27	39	21
		PL12	R1/8”	12	21	8	30	37	19
			R1/2”	12	21	9	30	38	19
			R3/8”	12	21	10	30	39	19
			R1/2”	12	21	11	30	41	21

Colocación masculina de la camiseta de la rama:

Imagen	Dimensión	Número de parte.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8”	4	11	8	19	27	12
			R1/4”	4	11	9	19	28	13
			R3/8”	4	11	10	19	30	17
			R1/2”	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8”	6	13	8	20	28	12
			R1/4”	6	13	9	20	29	13
			R3/8”	6	13	10	20	31	17
			R1/2”	6	13	11	20	32	21
		PT8	R1/8”	8	14	8	23	31	14
			R1/4”	8	14	9	23	32	14
			R3/8”	8	14	10	23	33	17
			R1/2”	8	14	11	23	35	21
		PT10	R1/8”	10	18	8	27	35	27
			R1/4”	10	18	9	27	36	17
			R3/8”	10	18	10	27	37	17
			R1/2”	10	18	11	27	39	21
		PT12	R1/8”	12	21	8	30	37	19
			R1/2”	12	21	9	30	38	19
			R3/8”	12	21	10	30	39	19
			R1/2”	12	21	11	30	41	21

Lista de todas las colocaciones de manguera neumáticas plásticas:

¡Direcciones para el uso!

1. No exceda la presión 145psi
2. No utilice el producto fuera de la gama de temperaturas
3. No utilice en lugares con demasiado polvo o partículas
4. No utilice ningún medio con excepción del aire. el producto se limita para ventilar o para limpiar el ambiente con la aspiradora.
5. Después de terminar la conexión, tire por favor suavemente del tubo con 6. Su mano para asegurarse de que esté conectada totalmente sin caerse.
7. Asegúrese por favor de que el corte transversal de la tráquea sea perpendicular a la tráquea.
8. No trabaje bajo carga adicional (doblando, torciendo, tirando, etc.) excepto la presión de aire.
9. al insertar el tubo, inserte por favor el tubo en la parte inferior antes de usar.
