Las colocaciones neumáticas aprisa conectan

Las colocaciones neumáticas aprisa conectan

    • Las colocaciones neumáticas aprisa conectan
  • Las colocaciones neumáticas aprisa conectan

    Datos del producto:

    Lugar de origen: Ningbo, China
    Nombre de la marca: BRANDO
    Certificación: CE, ISO
    Número de modelo: PC

    Pago y Envío Términos:

    Cantidad de orden mínima: 5 PCS
    Precio: Negotiation
    Detalles de empaquetado: El bolso del PVC, entonces caja interna, después encuadierna, entonces plataforma
    Tiempo de entrega: 1 semana después del pago
    Condiciones de pago: L/C, T/T, Western Union, Paypal, MoneyGram
    Capacidad de la fuente: 10000000pcs por mes
    Contacto
    Descripción detallada del producto
    Nombre de producto: Colocaciones de manguera neumáticas Material: Plástico/de cobre amarillo
    Conexión roscada: G, NPT Presión de funcionamiento: 0-0.8MPa
    Material de conexión del tubo: PA, PU Tubo de conexión OD: 3, 4, 6, 8, 10, 12, 16
    Medio: Aire comprimido Temperatura de trabajo: 0-60℃
    Alta luz:

    Rápidos neumáticos conectan las colocaciones

    ,

    Rápidos neumáticos conectan el acoplamiento

    ,

    Rápido conecte las colocaciones neumáticas

    Las colocaciones neumáticas aprisa conectan



    El empujar de Brando hacia adentro colocaciones (o empujar para conectar las colocaciones) proporciona el tubo fácil de la conexión y de la desconexión sin causar daño al tubo. El empujar compuesto hacia adentro colocaciones siente bien a partes esenciales en sistema neumático y flúido. El empujar de Brando hacia adentro colocaciones está disponible en una variedad de tipos, de moldes, de tamaños y de tipos del hilo satisfacer diversas demandas métricas y de la pulgada del tubo. Nuestro empujar compuesto hacia adentro las colocaciones podría acomodar ambo la tubería métrica del tamaño y la tubería del tamaño de la pulgada que se hacen del poliuretano, del polietileno y del nilón. Las colocaciones compuestas del allanamiento son ideales para los usos industriales neumáticos generales.



    Características de la colocación del allanamiento de Brando
    1. formas opcionales de la manga del lanzamiento: Como fabricante, Brando puede proporcionar la manga oval y redonda de la liberación
    2. colores múltiples de la manga del lanzamiento: Azul, negro, anaranjado, rojo, anaranjado, gris
    3. acomode las clases de tipo del hilo de la conexión: R (pinta, BSPT), G (BSPP), NPT, UNF, UNC, métrico
    4. acomode la tubería métrica O.D del tamaño: 3m m, 4m m, 5m m, 6m m, 7m m, 8m m, 9m m, 10m m, 11m m, 12m m, 13m m, 14m m, 15m m, 16m m
    5. acomode la tubería O.D del tamaño de la pulgada: 1/8", 5/32", 3/16", 1/4", 5/16", 3/8", el 1/2”, 5/8"



    Dimensión y código de orden de las colocaciones de manguera neumáticas:



    Colocación masculina recta:

    Imagen Dimensión Número de parte. R D L1 L S Hex. interno
    Las colocaciones neumáticas aprisa conectan 0 Las colocaciones neumáticas aprisa conectan 1
    PC4 M5X0.8 4 6 22 10 3
    M6X1 4 6 22 10 3
    R1/8” 4 8 21 12 3
    R1/4” 4 9 18 13 3
    R3/8” 4 10 20 17 3
    R1/2” 4 11 22 21 3
    PC6 M5X0.8 6 6 23 12 4
    M6X1 6 6 23 12 4
    R1/8” 6 8 22 12 4
    R1/4” 6 9 22 13 4
    R3/8” 6 10 21 17 4
    R1/2” 6 11 23 21 4
    PC8 R1/8” 8 8 27 14 4
    R1/4” 8 9 24 14 6
    R3/8” 8 10 22 17 6
    R1/2” 8 11 23 21 6
    PC10 R1/8” 10 8 29 27 4
    R1/4” 10 9 30 17 6
    R3/8” 10 10 28 17 8
    R1/2” 10 11 24 21 8
    PC12 R1/8” 12 8 31 19 4
    R1/2” 12 9 32 19 6
    R3/8” 12 10 29 19 10
    R1/2” 12 11 31 21 10



    Colocación masculina del empuje del codo:

    Imagen Dimensión Número de parte. R D D1 L1 L L S
    Las colocaciones neumáticas aprisa conectan 2 Las colocaciones neumáticas aprisa conectan 3
    PL4 M5X0.8 4 11 6 19 25 10
    M6X1 4 11 6 19 25 10
    R1/8” 4 11 8 19 27 12
    R1/4” 4 11 9 19 28 13
    R3/8” 4 11 10 19 30 17
    R1/2” 4 11 11 19 31 21
    PL6 M5X0.8 6 13 6 20 26 12
    M6X1 6 13 6 20 26 12
    R1/8” 6 13 8 20 28 12
    R1/4” 6 13 9 20 29 13
    R3/8” 6 13 10 20 31 17
    R1/2” 6 13 11 20 32 21
    PL8 R1/8” 8 14 8 23 31 14
    R1/4” 8 14 9 23 32 14
    R3/8” 8 14 10 23 33 17
    R1/2” 8 14 11 23 35 21
    PL10 R1/8” 10 18 8 27 35 27
    R1/4” 10 18 9 27 36 17
    R3/8” 10 18 10 27 37 17
    R1/2” 10 18 11 27 39 21
    PL12 R1/8” 12 21 8 30 37 19
    R1/2” 12 21 9 30 38 19
    R3/8” 12 21 10 30 39 19
    R1/2” 12 21 11 30 41 21



    Colocación masculina de la camiseta de la rama:

    Imagen Dimensión Número de parte. R D D1 L1 L L S
    Las colocaciones neumáticas aprisa conectan 4 Las colocaciones neumáticas aprisa conectan 5
    PT4 M5X0.8 4 11 6 19 25 10
    M6X1 4 11 6 19 25 10
    R1/8” 4 11 8 19 27 12
    R1/4” 4 11 9 19 28 13
    R3/8” 4 11 10 19 30 17
    R1/2” 4 11 11 19 31 21
    PT6 M5X0.8 6 13 6 20 26 12
    M6X1 6 13 6 20 26 12
    R1/8” 6 13 8 20 28 12
    R1/4” 6 13 9 20 29 13
    R3/8” 6 13 10 20 31 17
    R1/2” 6 13 11 20 32 21
    PT8 R1/8” 8 14 8 23 31 14
    R1/4” 8 14 9 23 32 14
    R3/8” 8 14 10 23 33 17
    R1/2” 8 14 11 23 35 21
    PT10 R1/8” 10 18 8 27 35 27
    R1/4” 10 18 9 27 36 17
    R3/8” 10 18 10 27 37 17
    R1/2” 10 18 11 27 39 21
    PT12 R1/8” 12 21 8 30 37 19
    R1/2” 12 21 9 30 38 19
    R3/8” 12 21 10 30 39 19
    R1/2” 12 21 11 30 41 21

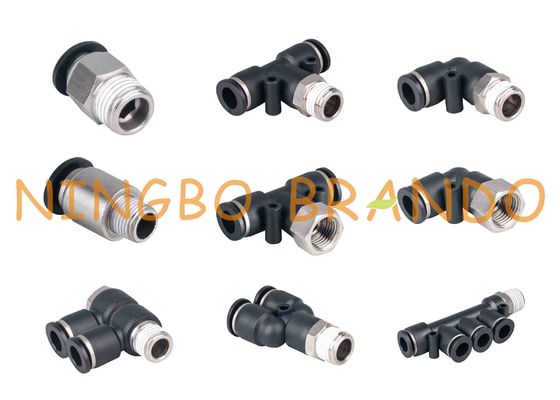

    Lista de todas las colocaciones de manguera neumáticas plásticas:

    Las colocaciones neumáticas aprisa conectan 6



    Elegir las colocaciones correctas para su sistema neumático:



    Las colocaciones ayudan a controlar la fuerza y el flujo direccional de gas comprimido o de aire usado en sistemas neumáticos. Una de las primeras consideraciones en elegir un conector es el tipo de buque que usted conectará con por ejemplo la flexibilidad de la manguera o del tubo, así como del diámetro interno (identificación) y del diámetro externo (OD) del buque para asegurar un sello adecuado y una conexión segura. La opción material apropiada para su conector neumático es también importante, incluyendo compatibilidad o resistencia del gas calentar o corrosión.

    Otras consideraciones en elegir el conector derecho del sistema neumático incluyen:
    1. tipo de conexión y de la función que se realiza
    2. presión operativa del sistema neumático
    3. gama de temperaturas de funcionamiento
    4. requisitos de la PSI para su uso
    5. cantidad de vibración producida por el sistema neumático
    6. tipo del hilo de la colocación de recepción



    Foco en sus demandas, oferta usted la mejor solución:


    El √ nos entra en contacto con si algunos puntos usted tienen duda

    El √ nos entra en contacto con si en alguna parte necesite cambiar
    El √ nos entra en contacto con si no el que usted está buscando

    El √ nos entra en contacto con si usted está haciendo el diseño


    ¡Recepción a su cualquier pregunta e investigación!
