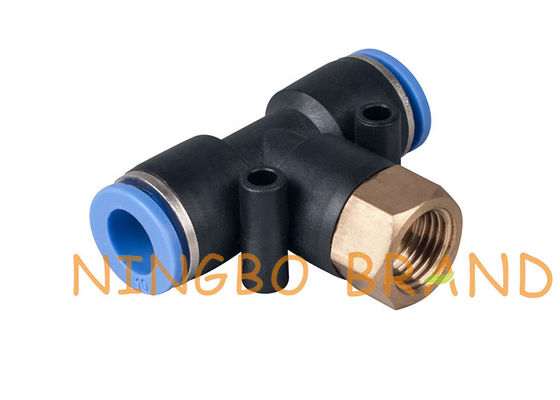

Empuje femenino de la camiseta de la rama para conectar las colocaciones de manguera neumáticas 1/4" 8m m

Empuje femenino de la camiseta de la rama para conectar las colocaciones de manguera neumáticas 1/4" 8m m

Brando es fabricante de empujar neumático hacia adentro colocaciones, empuje para conectar las colocaciones, las colocaciones compuestas y de cobre amarillo del allanamiento, los silenciadores plásticos y sinterizados, las colocaciones de cobre amarillo, las válvulas de control de flujo, acoplamiento rápido, tubería neumática y tubería plástica en China.

El empuje de Brando para conectar las colocaciones de manguera neumáticas (o las colocaciones de manguera neumáticas del allanamiento) es un método rápido y conveniente de conectar componentes en un sistema neumático. Diseñado para el uso con poliuretano, polietileno, y la tubería de nylon, nuestras colocaciones compuestas del allanamiento están disponibles en una variedad de tamaños acomodar la tubería que se extiende a partir de 1/8 OD hasta el 1/2 OD. Las configuraciones numerosas están disponibles cumplir sus requisitos de la conexión.

Vea los anuncios individuales del producto abajo para la información adicional y las especificaciones.

Dimensión y código de orden de las colocaciones de manguera neumáticas:

Colocación masculina recta:

Imagen	Dimensión	Número de parte.	R	D	L1	L	S	Hex. interno
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8”	4	8	21	12	3
			R1/4”	4	9	18	13	3
			R3/8”	4	10	20	17	3
			R1/2”	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8”	6	8	22	12	4
			R1/4”	6	9	22	13	4
			R3/8”	6	10	21	17	4
			R1/2”	6	11	23	21	4
		PC8	R1/8”	8	8	27	14	4
			R1/4”	8	9	24	14	6
			R3/8”	8	10	22	17	6
			R1/2”	8	11	23	21	6
		PC10	R1/8”	10	8	29	27	4
			R1/4”	10	9	30	17	6
			R3/8”	10	10	28	17	8
			R1/2”	10	11	24	21	8
		PC12	R1/8”	12	8	31	19	4
			R1/2”	12	9	32	19	6
			R3/8”	12	10	29	19	10
			R1/2”	12	11	31	21	10

Colocación masculina del empuje del codo:

Imagen	Dimensión	Número de parte.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8”	4	11	8	19	27	12
			R1/4”	4	11	9	19	28	13
			R3/8”	4	11	10	19	30	17
			R1/2”	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8”	6	13	8	20	28	12
			R1/4”	6	13	9	20	29	13
			R3/8”	6	13	10	20	31	17
			R1/2”	6	13	11	20	32	21
		PL8	R1/8”	8	14	8	23	31	14
			R1/4”	8	14	9	23	32	14
			R3/8”	8	14	10	23	33	17
			R1/2”	8	14	11	23	35	21
		PL10	R1/8”	10	18	8	27	35	27
			R1/4”	10	18	9	27	36	17
			R3/8”	10	18	10	27	37	17
			R1/2”	10	18	11	27	39	21
		PL12	R1/8”	12	21	8	30	37	19
			R1/2”	12	21	9	30	38	19
			R3/8”	12	21	10	30	39	19
			R1/2”	12	21	11	30	41	21

Colocación masculina de la camiseta de la rama:

Imagen	Dimensión	Número de parte.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8”	4	11	8	19	27	12
			R1/4”	4	11	9	19	28	13
			R3/8”	4	11	10	19	30	17
			R1/2”	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8”	6	13	8	20	28	12
			R1/4”	6	13	9	20	29	13
			R3/8”	6	13	10	20	31	17
			R1/2”	6	13	11	20	32	21
		PT8	R1/8”	8	14	8	23	31	14
			R1/4”	8	14	9	23	32	14
			R3/8”	8	14	10	23	33	17
			R1/2”	8	14	11	23	35	21
		PT10	R1/8”	10	18	8	27	35	27
			R1/4”	10	18	9	27	36	17
			R3/8”	10	18	10	27	37	17
			R1/2”	10	18	11	27	39	21
		PT12	R1/8”	12	21	8	30	37	19
			R1/2”	12	21	9	30	38	19
			R3/8”	12	21	10	30	39	19
			R1/2”	12	21	11	30	41	21

Lista de todas las colocaciones de manguera neumáticas plásticas:

Elegir las colocaciones correctas para su sistema neumático:

Las colocaciones ayudan a controlar la fuerza y el flujo direccional de gas comprimido o de aire usado en sistemas neumáticos. Una de las primeras consideraciones en elegir un conector es el tipo de buque que usted conectará con por ejemplo la flexibilidad de la manguera o del tubo, así como del diámetro interno (identificación) y del diámetro externo (OD) del buque para asegurar un sello adecuado y una conexión segura. La opción material apropiada para su conector neumático es también importante, incluyendo compatibilidad o resistencia del gas calentar o corrosión.

Otras consideraciones en elegir el conector derecho del sistema neumático incluyen:
1. tipo de conexión y de la función que se realiza
2. presión operativa del sistema neumático
3. gama de temperaturas de funcionamiento
4. requisitos de la PSI para su uso
5. cantidad de vibración producida por el sistema neumático
6. tipo del hilo de la colocación de recepción

Foco en sus demandas, oferta usted la mejor solución:

El √ nos entra en contacto con si algunos puntos usted tienen duda

El √ nos entra en contacto con si en alguna parte necesite cambiar
El √ nos entra en contacto con si no el que usted está buscando

El √ nos entra en contacto con si usted está haciendo el diseño

¡Recepción a su cualquier pregunta e investigación!
