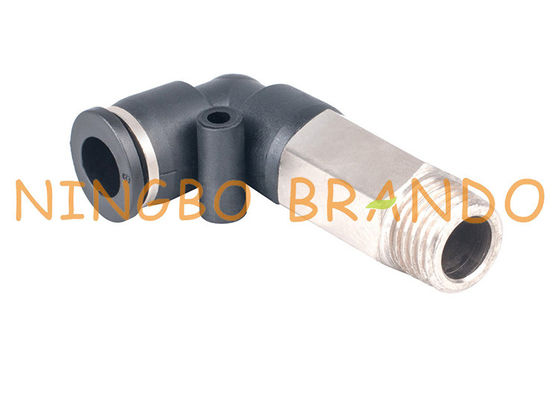

empuje del 1/2” 12m m para conectar las colocaciones de manguera neumáticas del codo masculino extendido

empuje del 1/2” 12m m para conectar las colocaciones de manguera neumáticas del codo masculino extendido

El empujar de Brando hacia adentro colocaciones (o empujar para conectar las colocaciones) proporciona el tubo fácil de la conexión y de la desconexión sin causar daño al tubo. El empujar compuesto hacia adentro colocaciones siente bien a partes esenciales en sistema neumático y flúido. El empujar de Brando hacia adentro colocaciones está disponible en una variedad de tipos, de moldes, de tamaños y de tipos del hilo satisfacer diversas demandas métricas y de la pulgada del tubo. Nuestro empujar compuesto hacia adentro las colocaciones podría acomodar ambo la tubería métrica del tamaño y la tubería del tamaño de la pulgada que se hacen del poliuretano, del polietileno y del nilón. Las colocaciones compuestas del allanamiento son ideales para los usos industriales neumáticos generales.

Características de la colocación del allanamiento de Brando:
1. formas opcionales de la manga del lanzamiento: Como fabricante, Brando puede proporcionar la manga oval y redonda de la liberación
2. colores múltiples de la manga del lanzamiento: Azul, negro, anaranjado, rojo, anaranjado, gris
3. acomode las clases de tipo del hilo de la conexión: R (pinta, BSPT), G (BSPP), NPT, UNF, UNC, métrico
4. acomode la tubería métrica O.D del tamaño: 3m m, 4m m, 5m m, 6m m, 7m m, 8m m, 9m m, 10m m, 11m m, 12m m, 13m m, 14m m, 15m m, 16m m
5. acomode la tubería O.D del tamaño de la pulgada: 1/8", 5/32", 3/16", 1/4", 5/16", 3/8", el 1/2”, 5/8"

Dimensión y código de orden de las colocaciones de manguera neumáticas:

Pieza acodada masculina extendida:

Imagen	Dimensión	Número de parte.	R	D	D1	L1	L	L	S
		PLL4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8”	4	11	8	19	30	12
			R1/4”	4	11	9	19	41	13
			R3/8”	4	11	10	19	43	17
			R1/2”	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8”	6	13	8	20	43	12
			R1/4”	6	13	9	20	44	13
			R3/8”	6	13	10	20	46	17
			R1/2”	6	13	11	20	47	21
		PLL8	R1/8”	8	14	8	23	47	14
			R1/4”	8	14	9	23	48	14
			R3/8”	8	14	10	23	50	17
			R1/2”	8	14	11	23	51	21
		PLL10	R1/8”	10	18	8	27	56	27
			R1/4”	10	18	9	27	57	17
			R3/8”	10	18	10	27	58	17
			R1/2”	10	18	11	27	59	21
		PLL12	R1/8”	12	21	8	30	56	19
			R1/4”	12	21	9	30	57	19
			R3/8”	12	21	10	30	57	19
			R1/2”	12	21	11	30	60	21

Colocación masculina del banjo:

Imagen	Dimensión	Número de parte.	R	D	D1	L1	L	L	S
		PH4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8”	4	11	8	19	30	12
			R1/4”	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8”	6	13	8	20	43	12
			R1/4”	6	13	9	20	44	13
			R3/8”	6	13	10	20	46	17
		PH8	R1/8”	8	14	8	23	47	14
			R1/4”	8	14	9	23	48	14
			R3/8”	8	14	10	23	50	17
			R1/2”	8	14	11	23	51	21
		PH10	R1/8”	10	18	8	27	56	27
			R1/4”	10	18	9	27	57	17
			R3/8”	10	18	10	27	58	17
			R1/2”	10	18	11	27	59	21
		PH12	R1/4”	12	21	10	33	28	15
			R3/8”	12	21	12	35	34	19
			R1/2”	12	21	13	37	37	24

Rabditiforme de la colocación directa:

Imagen	Dimensión	Número de parte.	D	D1	L1	L	G
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

Lista de todas las colocaciones de manguera neumáticas plásticas:

FAQ:

1. ¿Cómo instalar las colocaciones neumáticas del allanamiento?
La manguera es fácil de instalar empujándolo en el anillo-fin del lanzamiento de la colocación hasta que pare. Las garras internas de la cerradura afianzarán con abrazadera automáticamente alrededor de la manguera para una conexión inmediata y segura.

2. ¿Cómo desinstalar las colocaciones neumáticas del allanamiento?
Empuje el interior del anillo del lanzamiento hacia la colocación para desunir las garras de la cerradura y para tirar en la tubería para quitarla. El extremo contrario puede ser otro empuje para conectar el varón apropiado, roscado, la hembra roscada o a un varón roscado con un hex.-tipo interno conexión. Las conexiones roscadas tienen generalmente una capa pre-aplicada de la cerradura del hilo.
