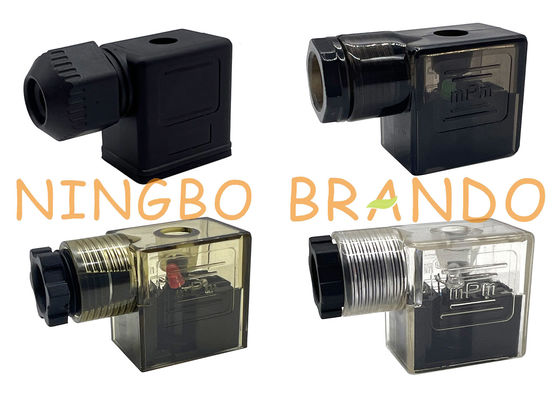

Conector del estruendo 43650B

Conector del estruendo 43650B

Otros nombres para los conectores del estruendo 43650 incluyen MPM o los conectores del sugarcube. Estos conectores de la válvula electromagnética vienen en tres versiones: Forma A, forma B o forma C. Han cumplido diversos requisitos de la protección de la sobretensión y se hacen para funcionar dentro de ciertos límites del voltaje. El conector de la bobina del solenoide se utiliza extensivamente para proporcionar la conexión eléctrica en una amplia gama de usos. El uso más común para el conector de la bobina del solenoide está conjuntamente con los dispositivos neumáticos, hidráulicos o electromágneticos, incluyendo las válvulas electromagnéticas. Otros usos incluyen, por ejemplo, los transductores de presión, los interruptores de proximidad, los sensores llanos, los interruptores de límite y los motores de la energía baja.

Dimensión y datos del conector de la bobina del solenoide:

Conector del estruendo 43650A:

Dimensión	Tipo del estruendo	Forma A del estruendo 43650
	Distancia	18m m
	Forma	2+1GND, 3+1GND
	Protección Clase	IP65
	Funcionamiento Voltaje	AC380V, DC300V
	Tornillo de fijación	M3x28
	Corriente de Nomical	10A
	Resistencia de contacto	≤5mΩ
	Max Conductor Section	² de 3x1.5m m

Conector del estruendo 43650B:

Dimensión	Tipo del estruendo	Forma B del estruendo 43650
	Distancia	11m m
	Forma	2+1GND, 3+1GND
	Protección Clase	IP65
	Voltaje de funcionamiento	AC380V, DC300V
	Fijación Srew	M3x30
	Corriente de Nomical	10A
	Resistencia de Cntact	≤5mΩ
	Max Conductor Section	² de 3x1.5m m

Conector del estruendo 43650C:

Dimensión	Tipo del estruendo	Forma C del estruendo 43650
	Distancia	9.4m m
	Forma	2+1GND, 3+1GND
	Clase de la protección	IP65
	Voltaje de funcionamiento	AC380V, DC300V
	Tornillo de fijación	M3x25
	Corriente de Nomical	10A
	Resistencia de Cntact	≤5mΩ
	Max Conductor Section	² de 3x1.5m m

JUNTAS

Hay tres opciones de la junta disponibles para los conectores del estruendo: Perfil de NBR, plano de NBR o plano de EPDM. Cada uno de las diversas juntas quiere tiene diversas características, basadas principalmente en el material del cual se hacen. El caucho de NBR también se conoce como caucho de nitrilo. NBR es un material resistente del aceite, que incluye el aceite mineral y vegetal. El caucho de EPDM no tiene mucha resistencia contra los aceites, sino que se levanta bien al ozono, al calor y al tiempo. Ambos materiales son satisfactorios contra los ácidos diluidos y los alkalines básicos. La mayor parte de las juntas disponibles son de HTP y de Hirschmann. Las juntas separadas están también disponibles para la mayor parte de los conectores del estruendo del varón.

TIPOS DEL HILO
Los conectores de la válvula electromagnética del estruendo 43650 tendrán tipos del subproceso diferente para la entrada del cable, dependiendo de la forma. Los conectores de la forma A están actualmente disponibles de la PÁGINA 9, la PÁGINA 11, M16, o tamaños del hilo del 1/2” NPT. La forma B ofrece la PÁGINA los hilos de 9 o del 1/2” NPT, mientras que los conectores de la forma C están solamente disponibles con el hilo de la PÁGINA 7. M16 es un tipo métrico del hilo, que global es el tipo más de uso general. El número refiere al diámetro nominal en milímetros. La PÁGINA representa Panzergewinde y refiere a estándares alemanes. La PÁGINA tiene un ángulo más grande del hilo pero una profundidad más baja del hilo que métrica o NPT. El NPT representa hilo de tubo nacional y es un estándar americano. A diferencia de métrico o de la PÁGINA, se afilan estos hilos, que ayudan a la forma un sello.

ESPACIAMIENTO DEL PIN
El espaciamiento del Pin refiere a la distancia entre los pernos #1 y #2. Cada forma tiene diverso espaciamiento del perno, y el tipo del perno también cambia dependiendo de la forma. Los conectores de la forma A tienen “U” formaron los pernos que hacen frente hacia adentro con un espaciamiento del perno de 18 milímetros. Los conectores de la forma B tienen 2 diversos espaciamientos del perno: 10m m y 11m m. los conectores de 11m m tendrán 3 contactos de cuchilla planos y son el estándar industrial. los conectores de 10m m tendrán 1 cuchilla plana y 2 pernos en forma de "U" que señalan hacia fuera. Los conectores de la forma C tienen pernos planos de la cuchilla con el espaciamiento del perno de 8m m o de 9.4m m (estándar industrial). Los diagramas del espaciamiento del perno se representan en la cima de la página para visualizar mejor su diseño.
