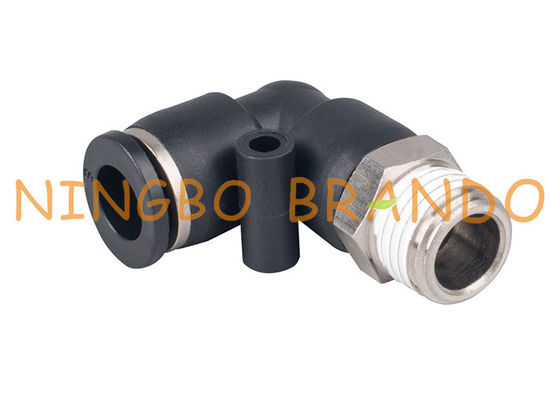

El ajuste del empuje rápido conecta las colocaciones de manguera neumáticas del codo masculino el 1/2” 12m m

El ajuste del empuje rápido conecta las colocaciones de manguera neumáticas del codo masculino el 1/2” 12m m

Las colocaciones del Empuje-ajuste, también conocidas como Empuje-a-conectan las colocaciones son este-a-instalan los accesorios neumáticos que funcionan empujando la tubería hacia adentro para dedicarlo él-son como poner una tapa del casquillo. Las colocaciones neumáticas se utilizan para las válvulas, los paneles de control y una gran variedad de otros usos domésticos e industriales.

La selección amplia de Brando de colocaciones neumáticas proporciona las soluciones de la conectividad para una amplia gama de usos neumáticos. Ofrecemos una cartera amplia de productos dentro de nuestras colocaciones neumáticas nos extendemos y tenemos un montón de opciones y de configuraciones de dispositivo materiales para adaptarse a las demandas de su proyecto que son fáciles de instalar. También tienen la capacidad para soportar una variedad de medios industriales. Nuestras colocaciones neumáticas son convenientes para el uso en una amplia variedad de usos que sirven a través de muchos de mercados industriales importantes de hoy.

Dimensión y código de orden de las colocaciones de manguera neumáticas:

Colocación masculina recta:

Imagen	Dimensión	Número de parte.	R	D	L1	L	S	Hex. interno
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8”	4	8	21	12	3
			R1/4”	4	9	18	13	3
			R3/8”	4	10	20	17	3
			R1/2”	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8”	6	8	22	12	4
			R1/4”	6	9	22	13	4
			R3/8”	6	10	21	17	4
			R1/2”	6	11	23	21	4
		PC8	R1/8”	8	8	27	14	4
			R1/4”	8	9	24	14	6
			R3/8”	8	10	22	17	6
			R1/2”	8	11	23	21	6
		PC10	R1/8”	10	8	29	27	4
			R1/4”	10	9	30	17	6
			R3/8”	10	10	28	17	8
			R1/2”	10	11	24	21	8
		PC12	R1/8”	12	8	31	19	4
			R1/2”	12	9	32	19	6
			R3/8”	12	10	29	19	10
			R1/2”	12	11	31	21	10

Colocación masculina del empuje del codo:

Imagen	Dimensión	Número de parte.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8”	4	11	8	19	27	12
			R1/4”	4	11	9	19	28	13
			R3/8”	4	11	10	19	30	17
			R1/2”	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8”	6	13	8	20	28	12
			R1/4”	6	13	9	20	29	13
			R3/8”	6	13	10	20	31	17
			R1/2”	6	13	11	20	32	21
		PL8	R1/8”	8	14	8	23	31	14
			R1/4”	8	14	9	23	32	14
			R3/8”	8	14	10	23	33	17
			R1/2”	8	14	11	23	35	21
		PL10	R1/8”	10	18	8	27	35	27
			R1/4”	10	18	9	27	36	17
			R3/8”	10	18	10	27	37	17
			R1/2”	10	18	11	27	39	21
		PL12	R1/8”	12	21	8	30	37	19
			R1/2”	12	21	9	30	38	19
			R3/8”	12	21	10	30	39	19
			R1/2”	12	21	11	30	41	21

Colocación masculina de la camiseta de la rama:

Imagen	Dimensión	Número de parte.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8”	4	11	8	19	27	12
			R1/4”	4	11	9	19	28	13
			R3/8”	4	11	10	19	30	17
			R1/2”	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8”	6	13	8	20	28	12
			R1/4”	6	13	9	20	29	13
			R3/8”	6	13	10	20	31	17
			R1/2”	6	13	11	20	32	21
		PT8	R1/8”	8	14	8	23	31	14
			R1/4”	8	14	9	23	32	14
			R3/8”	8	14	10	23	33	17
			R1/2”	8	14	11	23	35	21
		PT10	R1/8”	10	18	8	27	35	27
			R1/4”	10	18	9	27	36	17
			R3/8”	10	18	10	27	37	17
			R1/2”	10	18	11	27	39	21
		PT12	R1/8”	12	21	8	30	37	19
			R1/2”	12	21	9	30	38	19
			R3/8”	12	21	10	30	39	19
			R1/2”	12	21	11	30	41	21

Lista de todas las colocaciones de manguera neumáticas plásticas:

¡Direcciones para el uso!

1. Se prohíbe la colocación de tubo donde la chispa y el fuego pudieron ser ocurridos.

2. No exceda la presión 145Psi.

3. Temperatura de trabajo: 0-60°c, no utilizan fuera del servicio 4.
Gama de temperaturas para prevenir la deformación del material de aislamiento y de la salida fácil.

5. No utilice en lugares con demasiado polvo o partículas

6. No utilice ningún medio con excepción del aire. el producto se limita para ventilar o para limpiar el ambiente con la aspiradora.

7. Después de terminar la conexión, tire por favor suavemente del tubo con su mano para asegurarse de que está conectada totalmente sin caerse.

8. Asegúrese de que la superficie que corta del tubo es vertical, no hay cicatriz en la circunferencia externa del tubo y el tubo no es oval.

9. Nunca aplique el tubo común con la carga externa adicional (doblez, torsión o tirando), de otra manera daño o la salida será ocurrida.

10.When que inserta el tubo, debe ser insertado en la parte inferior de la junta. Fracaso para insertar el tubo en la ventaja inferior de mayo a la fuga de aire.
