Lugar de origen: | CHINA |
Nombre de la marca: | Brando |
Certificación: | CE |
Número de modelo: | 1098/7 |
Cantidad de orden mínima: | 50 PC |
---|---|
Detalles de empaquetado: | Cajas individuales, cartón, plataforma |
Tiempo de entrega: | 5-8 días laborables |
Condiciones de pago: | L/C, T/T, Paypal, Western Union, MoneyGram |
Capacidad de la fuente: | 100000 PC por mes |
Tamaño portuario: | 7/8'' | Tipo de conexión: | ODS (soldadura) |
---|---|---|---|
Función: | Manera 2 normalmente cerrada (NC) | Operación de válvula: | Piloto Operated del diafragma |
Voltajes: | AC110V, AC220V, AC230V, Ac240V, DC24V | Material del cuerpo: | Latón |
Temperatura ambiente: | -35 - °C 105 | Gama de presión: | 0.5 - Barra 25 |
Refrigerantes: | R22, R404A, R407A, R407C, R125, R134a, R152a | Uso: | Refrigerador, congelador, aire acondicionado, refrigerador, y así sucesivamente |
Alta luz: | CASTEL Solenoid Valve,Castel Refrigeration Solenoid Valve,Válvula electromagnética Castel |

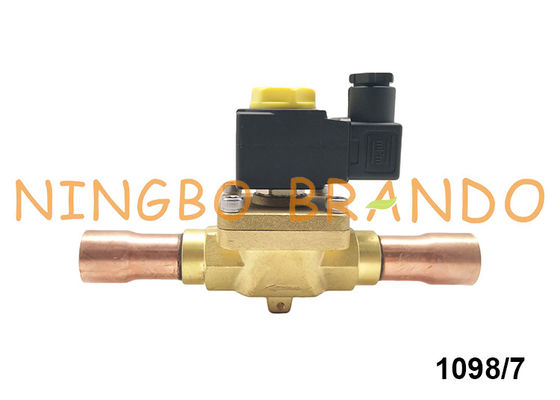

Electroválvula de refrigeración accionada por piloto de diafragma ODS de 7/8'' tipo Castel 1098/7
La válvula solenoide tipo Castel consta de cuerpo de latón, armadura de émbolo de acero inoxidable, bobina y otras partes.
La serie de válvulas 1034;1038;1040;1048;1049;1050 ;1058;1059;1078 (/11, /13, /M42);1079 (/13, /M42, /17);1098/9 ;1099/11 son válvulas de pistón pilotadas.Su funcionamiento depende no solo del campo magnético producido por el flujo de corriente en la bobina, sino también de una presión mínima de entrada, que es necesaria para:
• abrir el pistón y mantenerlo levantado de la abertura principal
• cerrar el pistón y asegurar la estanqueidad en la abertura principal
El pistón controla la apertura/cierre del asiento de la válvula principal, mientras que el émbolo móvil de la bobina controla la apertura/cierre del asiento del piloto.
Sistema de aire fresco montado en la pared descentralizado
Sistema de aire fresco montado en la pared instalado por separado en cada habitación, cada habitación es independiente y complementaria.
ventajas:
1) Sin necesidad de diseño, selección simple;
2) Tamaño pequeño y fácil instalación.
Desventajas:
1) No es posible definir científicamente la ruta de escape y escape, lo que producirá un ángulo muerto ventilado;
2) La distancia entre la entrada y la salida es muy cercana, lo que es fácil de causar contaminación del aire fresco;
3) El nivel de filtrado es bajo y el efecto de filtrado es limitado;
4) Sin función de intercambio de calor, causará pérdida de calor en la habitación.
Dimensión:
Modelo
|
Conexión
|
Dimensión
|
Tipo de bobina
|
|||
SAE (llamarada), ODF (soldadura)
|
H1
|
H2
|
L1
|
q
|
HM2
HM3
|
|
1020/2
|
SAE de 1/4''
|
75
|
62.5
|
58
|
-
|
|
1020/3
|
SAE de 3/8''
|
sesenta y cinco
|
||||
1028/2
|
ODF de 1/4''
|
32.5
|
125
|
|||
1028/3
|
ODF de 3/8''
|
62.5
|
125
|
|||
1064/3
|
SAE de 3/8''
|
82
|
69.5
|
68
|
||
1064/4
|
SAE de 1/2''
|
72
|
||||
1068/3
|
ODF de 3/8''
|
111
|
||||
1068/4
|
ODF de 1/2''
|
127
|
||||
1070/4
|
ODF de 1/2''
|
91
|
75,0
|
100
|
45
|
|
1070/5
|
ODF de 5/8''
|
106
|
||||
1078/4
|
ODF de 1/2''
|
127
|
||||
1078/5
|
ODF de 5/8''
|
173
|
||||
1078/9
|
ODF de 1 1/8''
|
115
|
96,0
|
250
|
80
|
|
1078/11
|
ODF de 1 3/8''
|
172
|
138.0
|
278
|
68
|
|
1090/5
|
SAE de 5/8''
|
106
|
78.0
|
120
|
57
|
|
1090/6
|
SAE de 3/4''
|
106
|
78.0
|
124
|
57
|
|
1079/7
|
ODF de 7/8''
|
91
|
75,0
|
190
|
45
|
|
1079/11
|
ODF de 1 3/8''
|
115
|
96,0
|
292
|
80
|
|
1079/13
|
ODF de 1 5/8''
|
172
|
138.0
|
278
|
68
|
|
1098/7
|
ODF de 7/8''
|
106
|
78.0
|
180
|
57
|
|
1099/9
|
ODF de 1 1/8''
|
106
|
78.0
|
216
|
57
|
|
1099/11
|
ODF de 1 3/8''
|
157
|
127.0
|
291
|
68
|
Datos técnicos:
Principios de operacion
|
Número de modelo
|
Puerto SAE
|
Tamaño del asiento Ø nominal (mm)
|
Factor Kv
(m³/h)
|
PD
(bar)
|
TS (℃)
|
TA(℃)
|
||
min
|
máximo
|
min
|
máximo
|
||||||
Acción directa
|
1020/2
|
1/4''
|
2, 5
|
0, 175
|
45
|
-35
|
+110
|
-35
|
+50
|
1020/3
|
3/8''
|
3
|
0, 23
|
||||||
Operado por piloto de diafragma
|
1064/3
|
3/8''
|
sesenta y cinco
|
0, 80
|
45
|
-35
|
+105
|
-35
|
+50
|
1064/4
|
1/2''
|
||||||||
1070/4
|
1/2''
|
12, 5
|
2, 20
|
||||||
1070/5
|
5/8''
|
2, 61
|
|||||||
1090/5
|
5/8''
|
16, 5
|
3, 80
|
||||||
1090/6
|
3/4''
|
4, 80
|
|||||||
Pistón Piloto Operado
|
1034/3
|
3/8''
|
sesenta y cinco
|
1, 00
|
45
|
-35
|
+110
|
-35
|
+50
|
1034/4
|
1/2''
|
||||||||
1040/4
|
1/2''
|
12, 5
|
2, 40
|
||||||
1040/5
|
5/8''
|
3, 00
|
|||||||
1050/5
|
5/8''
|
16, 5
|
3, 80
|
||||||
1050/6
|
3/4''
|
4, 80
|
Instalación:
Antes de conectar la válvula a la tubería, es recomendable asegurarse de que el sistema de refrigeración esté limpio.De hecho, las válvulas con juntas de PTFE y, en particular, las válvulas de pistón, son sensibles a la suciedad y los residuos.Además, verifique que la dirección del flujo en la tubería corresponda a la flecha estampada en el cuerpo de la válvula.Todas las válvulas se pueden montar en cualquier posición siempre que la bobina no apunte hacia abajo.La soldadura fuerte de válvulas con conexiones para soldar debe realizarse con cuidado, utilizando un material de relleno de bajo punto de fusión.No es necesario desmontar las válvulas antes de soldar, pero es importante evitar el contacto directo entre la llama del soplete y el cuerpo de la válvula, que podría dañarse y comprometer el buen funcionamiento de la misma.
la válvula.
Antes de conectar una válvula al sistema eléctrico, asegúrese de que el voltaje y la frecuencia de la línea correspondan a los valores marcados en la bobina.
