Lugar de origen: | CHINA |
Nombre de la marca: | Brando |
Certificación: | CE |
Número de modelo: | 1078/4 |
Cantidad de orden mínima: | 50 PCS |
---|---|
Detalles de empaquetado: | Cajas individuales, cartón, plataforma |
Tiempo de entrega: | 5-8 días laborables |
Condiciones de pago: | L/C, T/T, Paypal, Western Union, MoneyGram |
Capacidad de la fuente: | 100000 PC por mes |
Tamaño portuario: | el 1/2” | Tipo de conexión: | ODS (soldadura) |
---|---|---|---|
Función: | Manera 2 normalmente cerrada (NC) | Operación de válvula: | De actuación directa |
Voltajes: | AC110V, AC220V, AC230V, Ac240V, DC24V | Material del cuerpo: | Latón |
Temperatura ambiente: | -35 - °C 105 | gama de presión: | 0.5 - Barra 25 |
Refrigerantes: | R22, R404A, R407A, R407C, R125, R134a, R152a | Uso: | Refrigerador, congelador, aire acondicionado, refrigerador, y así sucesivamente |
Alta luz: | CASTEL Solenoid Valve,Castel Refrigeration Solenoid Valve,Válvula electromagnética Castel |

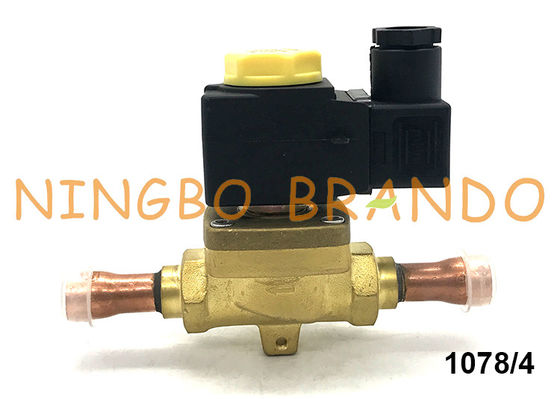

Castel Tipo 1/2'' ODS Castel Tipo Electroválvula 1078/4 1078/4A6
La válvula solenoide tipo Castel consta de cuerpo de latón, armadura de émbolo de acero inoxidable, bobina y otras partes.
La serie de válvulas 1034;1038;1040;1048;1049;1050 ;1058;1059;1078 (/11, /13, /M42);1079 (/13, /M42, /17);1098/9 ;1099/11 son válvulas de pistón pilotadas.Su funcionamiento depende no solo del campo magnético producido por el flujo de corriente en la bobina, sino también de una presión mínima de entrada, que es necesaria para:
• abrir el pistón y mantenerlo levantado de la abertura principal
• cerrar el pistón y asegurar la estanqueidad en la abertura principal
El pistón controla la apertura/cierre del asiento de la válvula principal, mientras que el émbolo móvil de la bobina controla la apertura/cierre del asiento del piloto.
En todas las partes de la máquina de varios tipos de enfriadores, como enfriadores industriales, refrigeradores criogénicos, enfriadores de tornillo, etc., hay un componente muy importante que a menudo no se encuentra ni se menciona.Se llama válvula solenoide de refrigeración MSV.Está montado sobre un tubo de cobre conectado entre la salida del condensador y la entrada de la válvula de expansión del acelerador, y su función es indispensable en el flujo de refrigerante del enfriador.La válvula solenoide de control de refrigerante MSV-1078/4 se compone principalmente de bobina electromagnética, núcleo magnético, resorte, anillo de sellado y otros componentes.Cuando la bobina se activa o desactiva, la operación del núcleo magnético hará que el refrigerante pase a través del cuerpo de la válvula o se corte para lograr el propósito de abrir o cerrar el refrigerante del sistema de refrigeración del enfriador.
Dimensión:
Modelo
|
Conexión
|
Dimensión
|
Tipo de bobina
|
|||
SAE (llamarada), ODF (soldadura)
|
H1
|
H2
|
L1
|
q
|
HM2
HM3
|
|
1020/2
|
SAE de 1/4''
|
75
|
62.5
|
58
|
-
|
|
1020/3
|
SAE de 3/8''
|
sesenta y cinco
|
||||
1028/2
|
ODF de 1/4''
|
32.5
|
125
|
|||
1028/3
|
ODF de 3/8''
|
62.5
|
125
|
|||
1064/3
|
SAE de 3/8''
|
82
|
69.5
|
68
|
||
1064/4
|
SAE de 1/2''
|
72
|
||||
1068/3
|
ODF de 3/8''
|
111
|
||||
1068/4
|
ODF de 1/2''
|
127
|
||||
1070/4
|
ODF de 1/2''
|
91
|
75,0
|
100
|
45
|
|
1070/5
|
ODF de 5/8''
|
106
|
||||
1078/4
|
ODF de 1/2''
|
127
|
||||
1078/5
|
ODF de 5/8''
|
173
|
||||
1078/9
|
ODF de 1 1/8''
|
115
|
96,0
|
250
|
80
|
|
1078/11
|
ODF de 1 3/8''
|
172
|
138.0
|
278
|
68
|
|
1090/5
|
SAE de 5/8''
|
106
|
78.0
|
120
|
57
|
|
1090/6
|
SAE de 3/4''
|
106
|
78.0
|
124
|
57
|
|
1079/7
|
ODF de 7/8''
|
91
|
75,0
|
190
|
45
|
|
1079/11
|
ODF de 1 3/8''
|
115
|
96,0
|
292
|
80
|
|
1079/13
|
ODF de 1 5/8''
|
172
|
138.0
|
278
|
68
|
|
1098/7
|
ODF de 7/8''
|
106
|
78.0
|
180
|
57
|
|
1099/9
|
ODF de 1 1/8''
|
106
|
78.0
|
216
|
57
|
|
1099/11
|
ODF de 1 3/8''
|
157
|
127.0
|
291
|
68
|
Datos técnicos:
Principios de operacion
|
Número de modelo
|
Puerto SAE
|
Tamaño del asiento Ø nominal (mm)
|
Factor Kv
(m³/h)
|
PD
(bar)
|
TS (℃)
|
TA(℃)
|
||
min
|
máximo
|
min
|
máximo
|
||||||
Acción directa
|
1020/2
|
1/4''
|
2, 5
|
0, 175
|
45
|
-35
|
+110
|
-35
|
+50
|
1020/3
|
3/8''
|
3
|
0, 23
|
||||||
Operado por piloto de diafragma
|
1064/3
|
3/8''
|
sesenta y cinco
|
0, 80
|
45
|
-35
|
+105
|
-35
|
+50
|
1064/4
|
1/2''
|
||||||||
1070/4
|
1/2''
|
12, 5
|
2, 20
|
||||||
1070/5
|
5/8''
|
2, 61
|
|||||||
1090/5
|
5/8''
|
16, 5
|
3, 80
|
||||||
1090/6
|
3/4''
|
4, 80
|
|||||||
Pistón Piloto Operado
|
1034/3
|
3/8''
|
sesenta y cinco
|
1, 00
|
45
|
-35
|
+110
|
-35
|
+50
|
1034/4
|
1/2''
|
||||||||
1040/4
|
1/2''
|
12, 5
|
2, 40
|
||||||
1040/5
|
5/8''
|
3, 00
|
|||||||
1050/5
|
5/8''
|
16, 5
|
3, 80
|
||||||
1050/6
|
3/4''
|
4, 80
|
Instalación:
Antes de conectar la válvula a la tubería, es recomendable asegurarse de que el sistema de refrigeración esté limpio.De hecho, las válvulas con juntas de PTFE y, en particular, las válvulas de pistón, son sensibles a la suciedad y los residuos.Además, verifique que la dirección del flujo en la tubería corresponda a la flecha estampada en el cuerpo de la válvula.Todas las válvulas se pueden montar en cualquier posición siempre que la bobina no apunte hacia abajo.La soldadura fuerte de válvulas con conexiones para soldar debe realizarse con cuidado, utilizando un material de relleno de bajo punto de fusión.No es necesario desmontar las válvulas antes de soldar, pero es importante evitar el contacto directo entre la llama del soplete y el cuerpo de la válvula, que podría dañarse y comprometer el buen funcionamiento de la misma.
la válvula.
Antes de conectar una válvula al sistema eléctrico, asegúrese de que el voltaje y la frecuencia de la línea correspondan a los valores marcados en la bobina.
