Lugar de origen: | China |
Nombre de la marca: | BRANDO |
Certificación: | ISO |
Número de modelo: | DMF-Z-76S |
Cantidad de orden mínima: | 1PC |
---|---|
Precio: | negotiation |
Detalles de empaquetado: | caja, cartón |
Tiempo de entrega: | 3 días |
Condiciones de pago: | L/C, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 7777 sistemas por mes |
Tipo: | De ángulo recto | Materiales: | Aleación de aluminio |
---|---|---|---|
Tamaño del puerto: | 3 pulgadas | Peso: | 4.3KG |
Medio: | Agua, aire | Aplicación: | Filtro de bolsa |
Alta luz: | Pulso Jet válvulas,Pulso de la válvula solenoide |

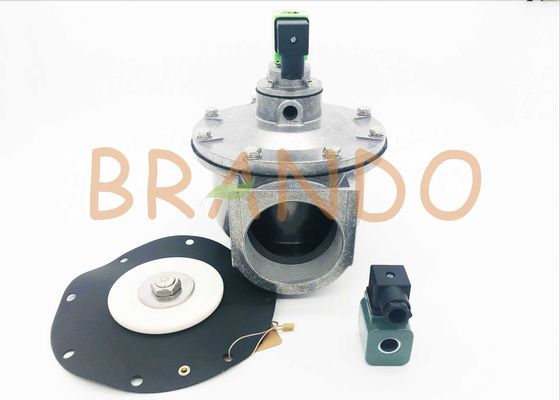

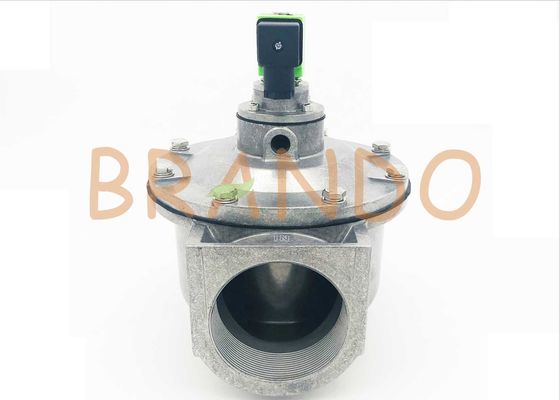

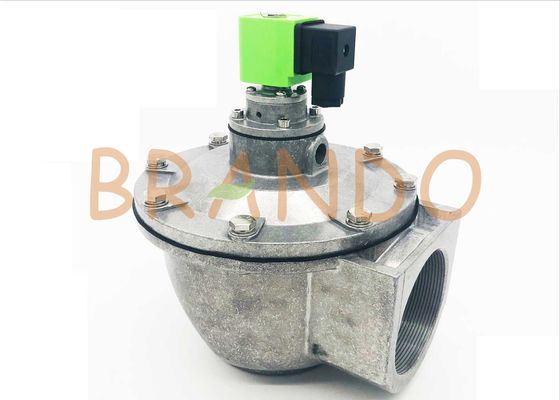

Válvula neumática del pulso del tamaño grande de ángulo recto aleación de aluminio de 3 pulgadas para el retiro de polvo
El DMF-Z-76S es una válvula electromagnética grande, y puertos de la entrada y de mercado de 3 pulgada son convenientes para el uso en el equipo de alta potencia del retiro de polvo. La válvula electromagnética de ángulo recto, el ángulo entre la entrada y el mercado es 90 grados. Conveniente para la instalación y la conexión del soplete del colector del airbag y de polvo.
¡Pls nos entra en contacto con en caso de necesidad!
DMF: Válvula del pulso electromágnetico
Z: Ángulo de Rogjt
X: Diámetro
S: Diafragmas dobles
X: Nivel de temperatura
Datos técnicos
Tipo | Diámetro | Número de diafragma | Tamaño del diafragma de la entrada | Conexión del orificio del mercado | peso (kilogramos) | |
milímetros | pulgada | |||||
DMF-Z-20 | Diámetro 20 | 3/4" | 1 | G3/4” | G3/4” | 0.62kg |
DMF-Z-25 | Diámetro 25 | 1" | 1 | G1” | G1” | 0.8kg |
DMF-Z-40S | Diámetro 40 | 1' el 1/2” | 2 | G1'1/2” | G1'1/2” | 1.4kg |
DMF-Z-50S | Diámetro 50 | 2" | 2 | G2'1/2” | G2” | 2.7kg |
DMF-Z-62S | Diámetro 62 | 2' el 1/2” | 2 | G2'1/2” | G2'1/2” | 3.5kg |
DMF-Z-76S | Diámetro 76 | 3" | 2 | G3” | G3” | 4.3kg |
Dibujo dimensional de DMF-Z-76S
Diafragma del solenoide
El soplar adentro y hacia fuera
Bobina de alta calidad
Prueba de funcionamiento
1, prueba abierta del voltaje
En la entrada de aire de la válvula del pulso electromágnetico, conecte el aire limpio con la presión nominal de la fuente de aire. Entre la señal eléctrica del 85% del voltaje nominal y del 0.03s de la anchura en la electroválvula de comprobar si la válvula del pulso electromágnetico está abierta normalmente.
2, cercano la prueba de presión de aire
En la entrada de aire de la válvula del pulso electromágnetico, conecte el aire limpio con una presión de 0,1 MPa, entre la señal eléctrica de cerrar la válvula, y compruebe si la válvula del pulso electromágnetico está cerrada confiablemente.
3, prueba de resistencia de presión
En la entrada de aire de la válvula del pulso electromágnetico, el aire limpio con una presión de 0,8 MPa está conectado por 60 minutos, y la salida de las partes de aislamiento en la válvula del pulso electromágnetico se comprueba.
4, prueba de resistencia de aislamiento
(1) mide la resistencia de aislamiento de la bobina electromágnetica a la cubierta externa bajo condiciones ambientales especificadas usando un metro 500V con una gama de 0MΩ a 500MΩ y una exactitud de 1 metro.
(2) puso la válvula en la regulación de temperatura y la caja de control de humedad, y fijó la temperatura a 35 grados, y la humedad relativa es el 85%, aplica un 50Hz, voltaje ca Sinusoidal 250V entre la bobina electromágnetica y el cuerpo de válvula para 1min. Compruebe para saber si hay avería.
5, prueba antivibraciones
La válvula es fija en el banco de pruebas de la vibración, y después de que la frecuencia de la vibración sea 20 herzios, la amplitud completa es 2 milímetros, y la vibración es el minuto 30, las sujeciones de cada pieza de la válvula se comprueban para saber si hay flojedad y el trabajo es normal.
6, prueba de vida del diafragma
El aire limpio de la presión nominal está conectado con la entrada de aire de la válvula del pulso electromágnetico, y el valor del voltaje nominal de la anchura de 0,1 s y del intervalo de 3 s se entra en la electroválvula, y el número de operaciones consecutivas o acumulativas de la válvula se registra.
cuide por favor los detalles de los productos en nuestra página web, confúndalos nos entran en contacto con por favor u observan su petición en línea. La compra grande de la cantidad, entra en contacto con por favor nuestro servicio online para pedir una manera más económica del envío o para discutir el precio más bonito.
¡Espere su investigación!
